Готовые решения
- С нижней направляющей

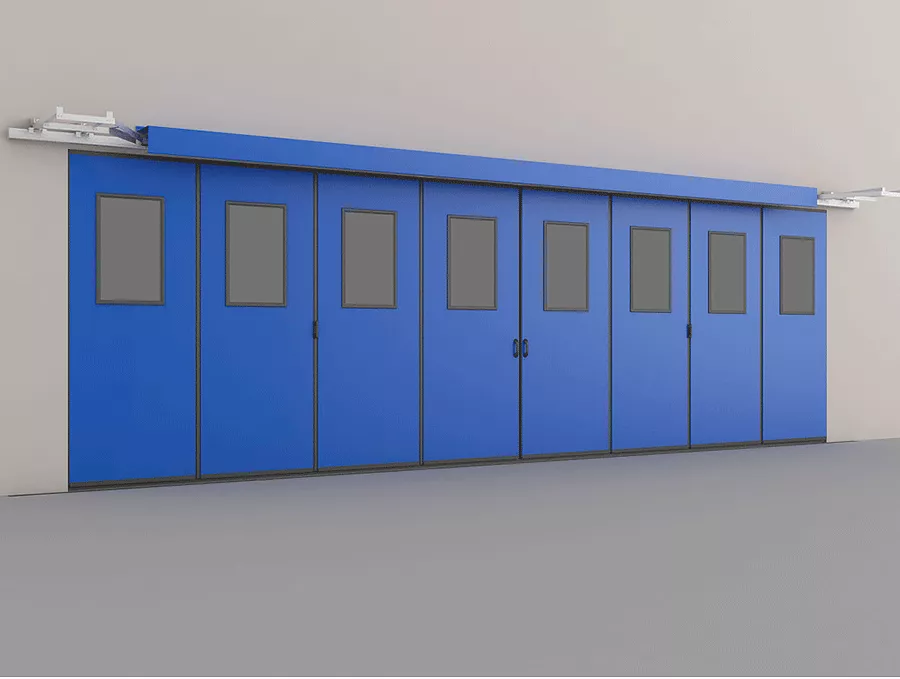

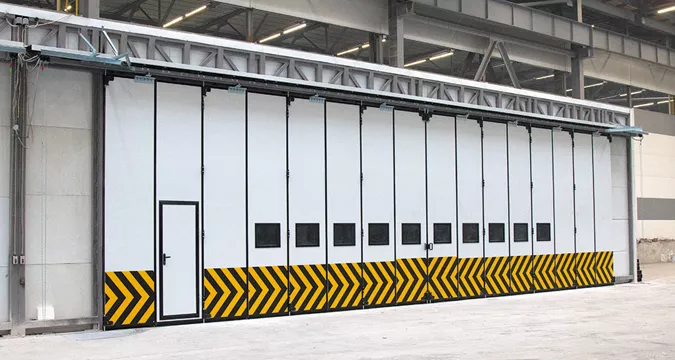

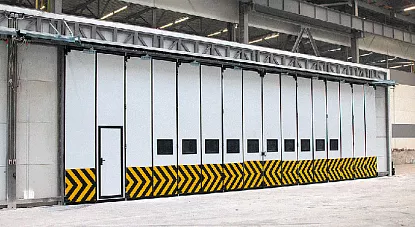

Для перекрытия огромных проемов, ширина которых составляет от 2500 до 30 000 мм, а высота от 2000 до 8000 мм, используют складчатые промышленные ворота с нижней направляющей.
Сферы использования:
- большие гаражи;
- склады;

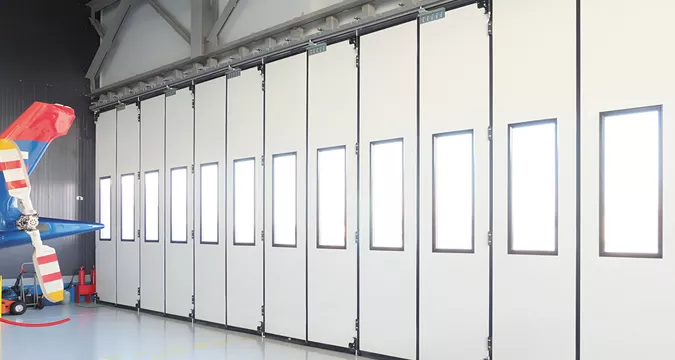

- ангары;
- автосалоны;
- депо автотранспорта и иные масштабные объекты.
- Кронштейн крепления привода с натяжителем
- Кронштейн крепления к стене
- Отклоняющая система с раскосами
- Верхний направляющий ролик
- Несущая стальная балка
- Регулируемая роликовая опора
- Кронштейн крепления роликовой опоры
- Петля
- Кронштейн крепления полотна ворот к цепи
- Концевой резиновый уплотнитель
- Шиповой резиновый уплотнитель
- Нижний направляющий профиль
- Нижний ролик
- Щеточный уплотнитель
- Стальная ручка
- Вертикальная ригельная задвижка
- Поверхности
- Цвета
Гладкая (внешняя)
RAL 9003 белый
RAL 8014 коричневый
RAL 5005 синий
RAL 6005 зеленый
RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый
RAL 7004 серый
Нестандартный цвет по карте RAL
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Воздухонепроницаемость по ГОСТ 26602.2-99, Па | 50 | |
| Водонепроницаемость по ГОСТ 26602.2-99, Па | 50 | |
| Сопротивление ветровой нагрузке, Па, класс по ГОСТ 26602.5-2001 | 480 (класс Г) |
|
| Приведенное сопротивление теплопередаче, м² * °С/Вт | 0,65 | при толщине сэндвич-панели 55 мм |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
| Вес полотна ворот, кг/м² | 25 | при толщине сэндвич-панели 55 мм |
| Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) |
при толщине сэндвич-панели 55 мм |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно воспламеняемые) |
при толщине сэндвич-панели 55 мм |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | 2 500–30 000 |
| Высота проема, мм | 2 000–8 000 |
| Притолока, мм | от 350 |
| Пристенки, мм | от 435 до 2 204 |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | длина упаковки зависит от длины сэндвич-панелей |
| Ширина, мм | ширина упаковки равна ширине сэндвич-панелей + 150 мм |
| Высота, мм | высота упаковки зависит от количества сэндвич-панелей |
- Базовая
- Дополнительная
Стальная ручка. Необходима для корректного ручного (механического) открытия/закрытия полотна.
Ригельная задвижка. Предназначена для запирания ворот изнутри помещения для предотвращения их свободного открытия.
Щеточный уплотнитель. Крепится по краям полотна и обеспечивает герметизацию помещения при закрытии ворот.
Окно из прозрачного поликарбоната толщиной 3 миллиметра в алюминиевой раме.
Калитка в одной цветовой гамме с воротами с каркасом из алюминиевой рамы классического черного цвета RAL 9005.
- Подготовка
- Способы
Необходимые замеры осуществляют внутри помещения. Каждая величина измеряется минимум в 3-х точках.
• высота от пола до верхней части проема (H);
• расстояние между краями проема (B);
• высота от верней части проема до потолка (притолока) -(h);
• расстояние от проема до препятствия (b1/b2).
На внутренней стороне стены. Актуально, если позволяют параметры проема. Направляющие и механизм привода надежно защищены и спрятаны от посторонних лиц;
На внешней стороне.Используются при наличии дефицита свободного пространства внутри помещения либо проем не соответствует требованиям внутренней установке.
- не забывайте о периодическом осмотре и техническом обслуживании для сохранения внешнего вида и увеличения срока эксплуатации;
- для ручного открытия/закрытия ворот используется только предназначенная для этого ручка;
- избегайте ударов по воротам, не создавайте препятствий для их свободного открытия/закрытия;
- держите в чистоте ролики и направляющие;
- не допускайте нахождения человека, животных либо посторонних предметов в проеме во время движения ворот.
Вопрос-ответ
Срок доставки составляет от 45 рабочих дней. Монтаж производят специалисты компании. Стандартные сроки установки – один рабочий день.
Срок работы конструктивных элементов составляет 10 лет при соблюдении эксплуатационных норм. Он зависит от:
-
количества циклов открытий/закрытий;
-
нагрузки на шарниры;
-
наличия регулярного обслуживания;
-
климата и типа объекта.
Многие заказчики выбирают такой тип конструкции при низких температурах, так как в северных регионах складывание створок заметно надежнее механизма отката или подъема. Утепление панелей (сэндвич 40-60 мм), морозостойкие петли, армированные шарниры – все это обеспечивает стабильную работу даже при -35 °C.
Да. В качестве решения используется промышленный электропривод, который перемещает конструкцию по направляющим. В состав полной системы могут входить:
-
блоки управления;
-
сигнализация;
-
элементы защиты от защемлений;
-
аварийная разблокировка.
При выборе подходящего механизма и регулярном уходе, срок службы конструкции не уступает привычным решениям. Количество ежедневных открытий может доходить до сотни – важно правильно рассчитать тип фурнитуры, петли, зоны усиления. В аналогичных ситуациях, в зависимости от задач, также можно использовать скоростные ворота.
Каждое изделие подбирается под конкретную задачу. Высота и ширина проема, способ эксплуатации, климатические и архитектурные особенности объекта – все это принимается во внимание при подборе оборудования компанией ТЕХНОГРАД.
Особых сложностей таких конструкций нет – они требуют:
-
ровного и прочного проема;
-
наличия крепежных плоскостей сверху и по бокам.
Главное отличие – это способ открывания: секции перемещаются вбок, освобождая световой проем. У них нет подъемных элементов, что позволяет устанавливать их в местах с ограниченным пространством. Складные системы считаются удобными для больших проемов, где промышленные подъемные секционные ворота или откатные модели установить невозможно.
Подобные конструкции востребованы в местах, где ограничено свободное пространство по бокам или над проемом. Например:
-
склады с плотной застройкой;
-
станции технического обслуживания;
-
промышленные цеха;
-
пожарные части;
-
выставочные павильоны.
Формат складчатой конструкции органично сочетается с промышленными воротами других типов, например, раздвижными или секционными.
