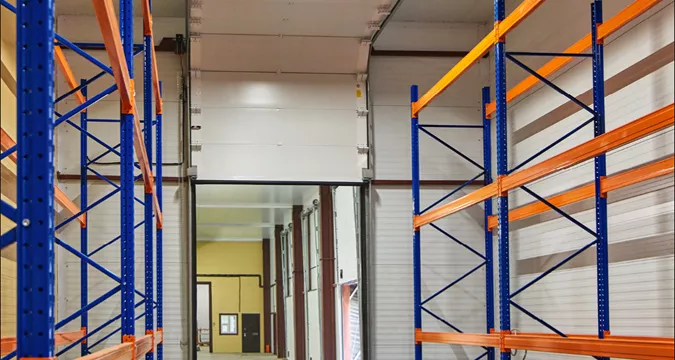

Предназначены для помещений, где имеются холодильники либо морозильные камеры. Они изолируют пространство от соседних помещений, чтобы поддерживать микроклимат, снижать тепловые потери во время открытия/закрытия створок.
Заказать такое изделие можно в нашей компании. Доставка осуществляется по всем регионам России. Мы не только реализуем товар, но и предоставляем гарантию, монтаж и послепродажное обслуживание.
-

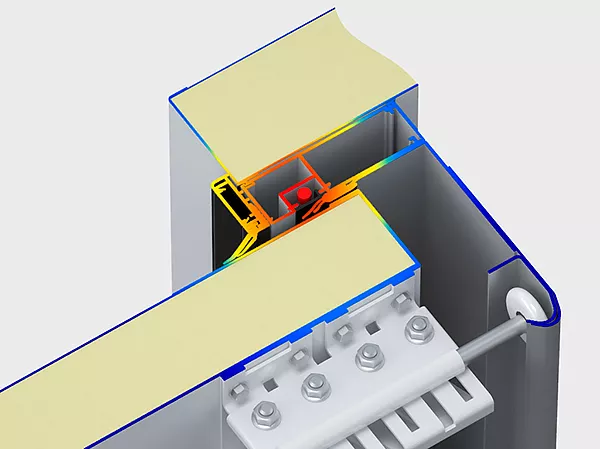

Отсутствия промерзания полотна к проемуОбеспечивается за счет наличия системы обогрева периметра полотна.
-

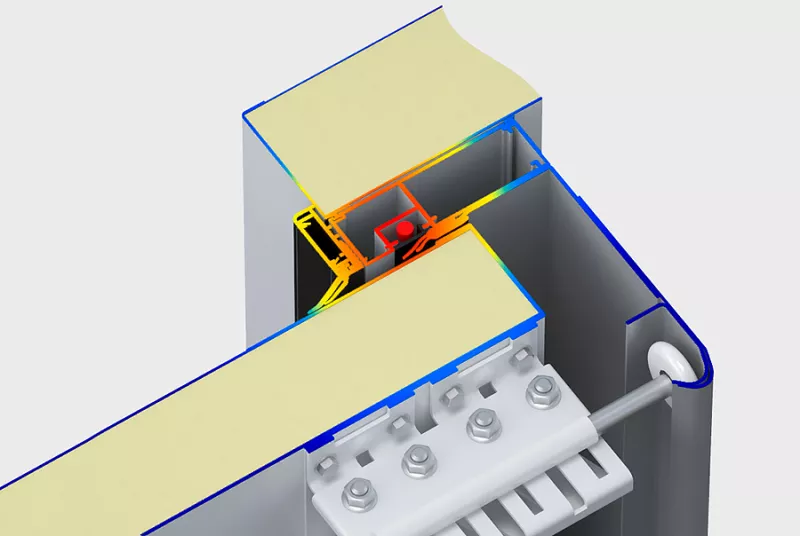

Полотно не промерзает к проемуЭто стало возможным благодаря использованию обогрева по периметру всего контура.
-

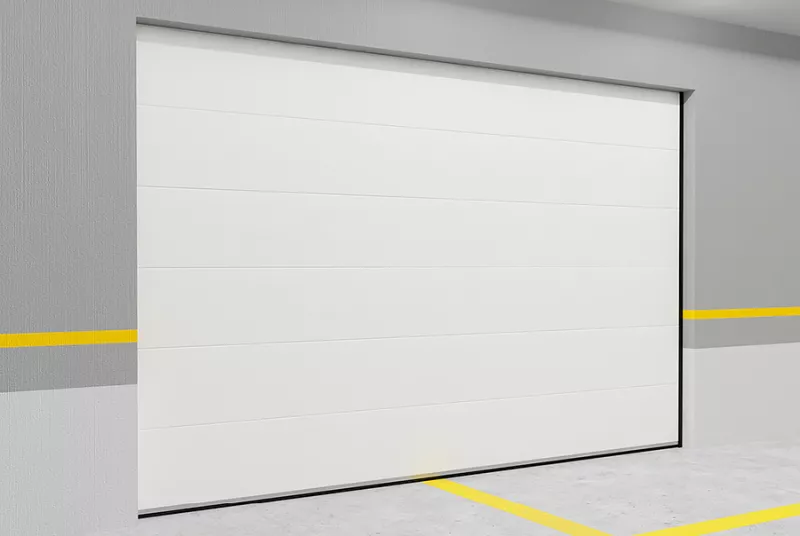

Специально для РоссииКонструкция была разработана в РФ для использования в странах СНГ и России.
-

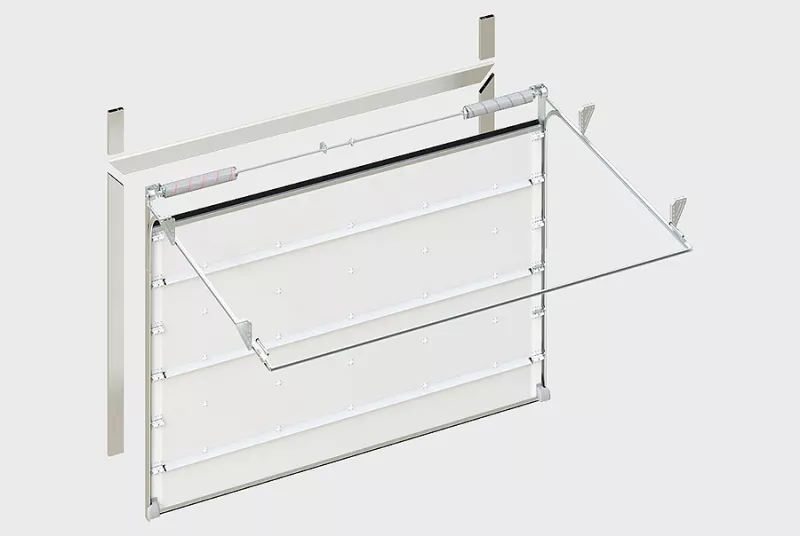

Высокая надежностьИзделие отвечает всем стандартам качества.
- Технические
- Размеры
- Размеры проема
- Упаковка
Параметр | Значение | Примечание |
---|---|---|
Безотказность, количество циклов открывания-закрывания, не менее | 120 000 (для ворот); 25 000 (для торсионного механизма) |
|
Усилие ручного открывания и закрывания, Н, не более | 260 | |
Вес полотна ворот, кг/м² | 17 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
Напряжение питания, В | 220 В, 50 Гц (для контурного обогрева) |
|
Приведенное сопротивление теплопередаче, м² * °С/Вт | 2,3 — без системы обогрева контура проема; 3,3 — с системой обогрева контура проема |
|
Диапазон рабочих температур, °С | ISD TermalPro с обогреваемым контуром — низкотемпературные камеры (до −30°С) | |
Диапазон рабочих температур, °С | ISD TermalPro — среднетемпературные камеры (до −5°С) |
Параметр | Показатель |
---|---|
Высота проема, мм | от 2 000 до 5 000 |
Ширина проема, мм | от 2 000 до 6 000 |
Притолока, мм | от 150 |
Пристенки, мм | от 120; с опцией обогреваемый контур — от 150 |
Упаковка в картон | Характеристики упаковки |
---|---|

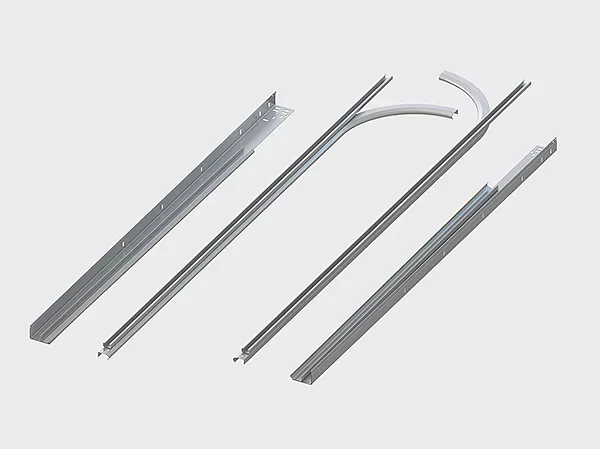

Описание | система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а так же фирменным логотипом компании |
Состав | картон, пенопласт, стретч-пленка, скотч |
Ширина, мм | упаковка щита — от 500 до 800 |
Высота, мм | упаковка щита — от 350 до 800 |
Длина, мм | упаковка щита — от 2 100 до 6 100 |
Вес брутто, кг | до 1 000 |
Количество в упаковке | упаковка щита — от 3 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.) |

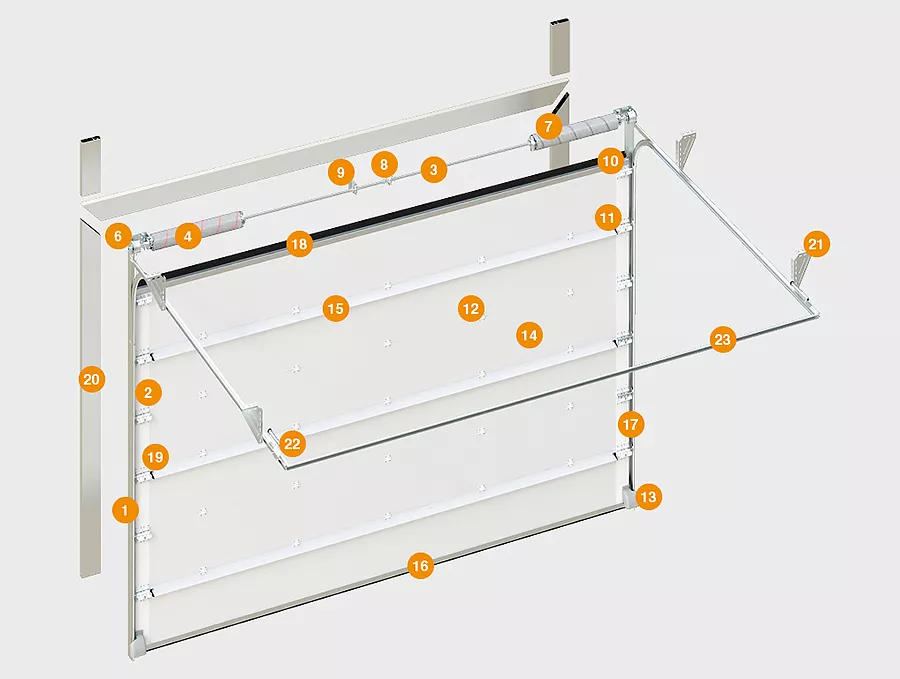

- Угловая стойка
- Вертикальная направляющая
- Цилиндрический вал
- Устройство защиты от обрыва пружины
- Барабан
- П-образный кронштейн

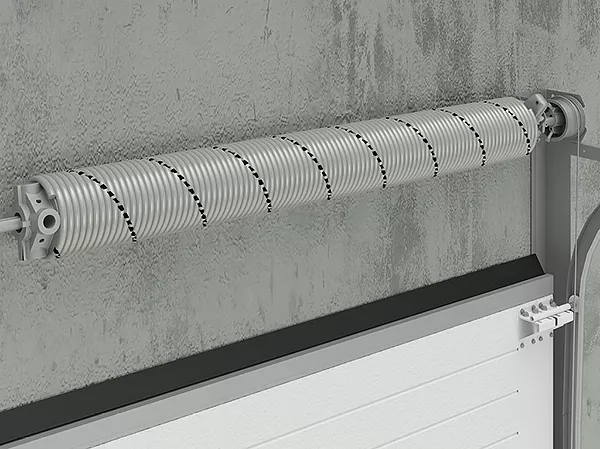

- Торсионная пружина
- Соединительная муфта
- Внутренний опорный кронштейн
- Верхняя опора с держателем ролика
- Боковая опора с держателем ролика
- Внутренняя петля
- Устройство защиты от разрыва троса
- Сэндвич-панель толщиной 80 миллиметров
- Усиливающий дельта-профиль
- Нижний профиль и уплотнитель
- Боковой уплотнитель
- Верхний профиль и уплотнитель
- Боковая крышка, усиленная для панелей с отверстиями для крепления
- Профиль-рама, оснащенный греющим ПЭН проводом (устанавливается опционально)
- Кронштейны крепления к потолку
- Пружинный амортизатор
- Дистанционный С-профиль
- Подготовка объекта
- Способы монтажа
- Конструктивные решения

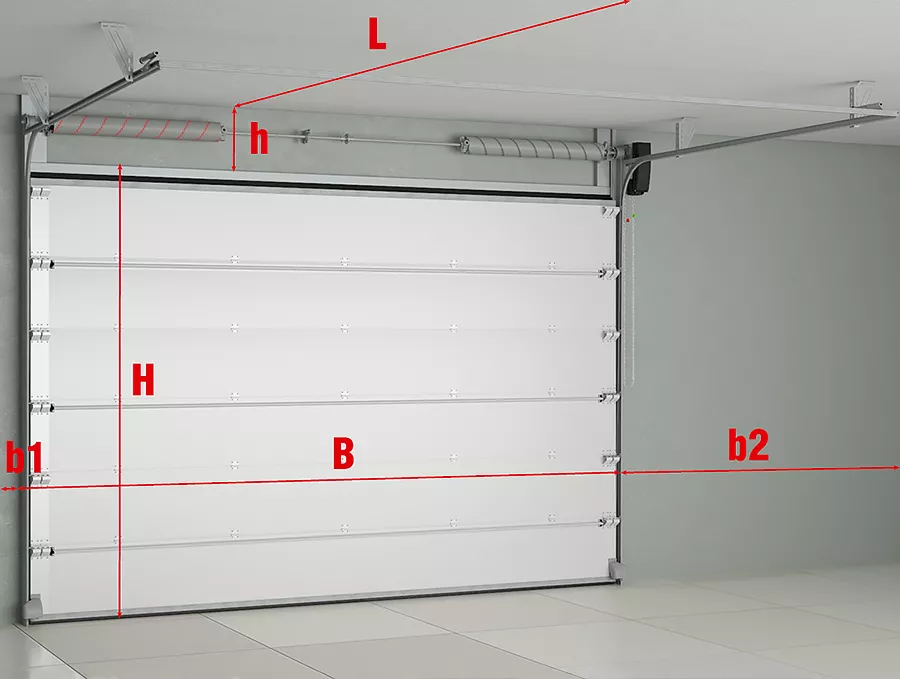

Перед монтажом ворот для морозильных камер обязательно требуется произвести замеры. Они выполняются внутри помещения с помощью рулетки и классического строительного уровня. Мы рекомендуем повторять замеры для каждой величины как минимум по трем точкам. Это обеспечит нужную точность и минимальную погрешность.
H — максимальная высота проема.
B — максимальная ширина проема.
h — минимальное значение притолоки.

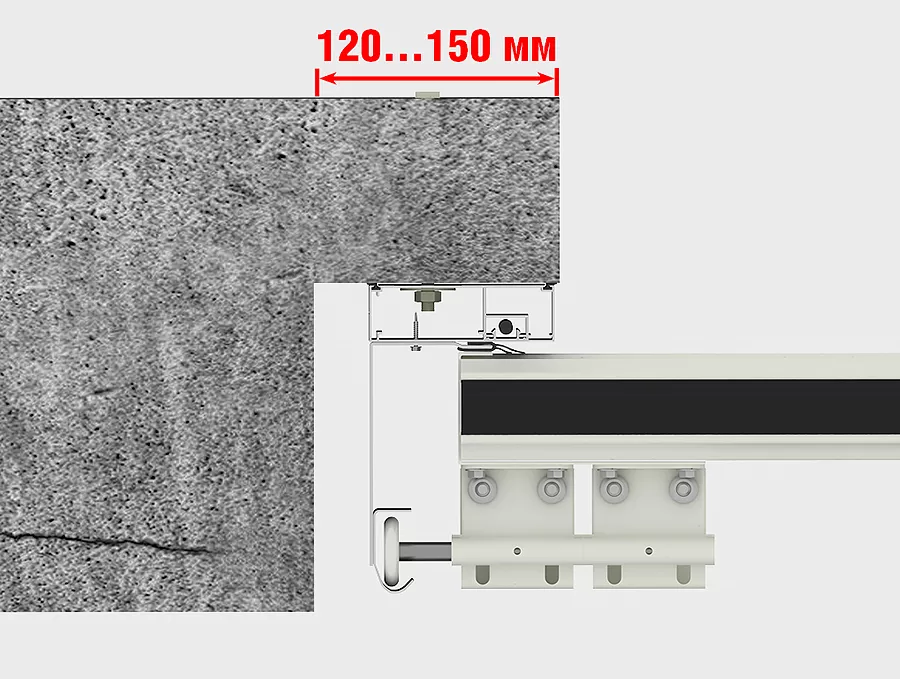

b1 и b2 — минимальное левое и правое боковое расстояние. Для стандартной конструкции — от 120 миллиметров. Если выбирается опция обогреваемого контура — от 150 миллиметров.
L — минимальная глубина помещения.
К строительному объекту также предъявляется несколько требований:
- Перепад уровня пола не более 10 миллиметров
- Выдержка монтажной плоскости
- Монолитное и прочное основание под направляющие
Низкий подъем, барабан спереди
Усл. обозначение, наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 230; ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700) |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 110 |
Ab, мм Высота оси вала и барабана | ≥ A + 59 |
A1, мм Высота вертикальной направляющей | А − 543 |
A2, мм Высота горизонтальной направляющей | А − 106 |
E, мм Длина горизонтальных направляющих | Н + 340 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
n, мм Перекрытие проема в открытом положении | 190 (без привода); 0...10 (с приводом) |
Низкий подъем, барабан сзади
Усл. обозначение, наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 150 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | при h < 170: H + 110; при 150 ≤ h ≤ 170: H + h − 60 |
Ab, мм Высота оси вала и барабана | при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h − 47 |
A1, мм Высота вертикальной направляющей | А − 543 |
A2, мм Высота горизонтальной направляющей | А − 106 |
E, мм Длина горизонтальных направляющих | Н + 550 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с приводом) |
Стандартный подъем
Усл. обозначение, наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | R381: ≥ 420; R305: ≥ 350 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
Ab, мм Высота оси вала и барабана | A + 97 |
A1, мм Высота вертикальной направляющей | R381: A − 580; R305: A − 490 |
A2, мм Высота горизонтальной направляющей | А − 110 |
E, мм Длина горизонтальных направляющих | R381: H + 240; R305: H + 290 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
Q, мм Зона расположения привода на вал | 300 |
Стандартный наклонный подъем
Усл. обозначение, наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 500 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 250...985 |
Ab, мм Высота оси вала и барабана | А + 86 / 97 |
A1, мм Высота вертикальной направляющей | Н − 300 |
E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Q, мм Зона расположения привода на вал | 300 |
Высокий подъем
Усл. обозначение, наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | > 660 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | по умолчанию h − 330 |
A, мм Высота угловой стойки | H + HL |
Ab, мм Высота оси вала и барабана | A + 86 / 97 |
A1, мм Высота вертикальной направляющей | А − 580 |
A2, мм Высота горизонтальной направляющей | А − 53 |
E, мм Длина горизонтальных направляющих | H − НL + 510...640 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
Q, мм Зона расположения привода на вал | 300 |
Высокий подъем, барабан снизу
Усл. обозначение, наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 1 600 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | 1 330 ≤ HL ≤ h − 150 |
A, мм Высота угловой стойки | H + HL |
Ab, мм Высота оси вала и барабана | H + 400...600 + 280 |
A1, мм Высота вертикальной направляющей | А − 580 |
A2, мм Высота горизонтальной направляющей | А − 53 |
E, мм Длина горизонтальных направляющих | H − НL + 510...640 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | ≥ 300 |
Q, мм Зона расположения привода на вал | ≥ 500 |
Наклонный высокий подъем
Усл. обозначение, наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 660 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
A, мм Высота угловой стойки | H + HL + 15...749 |
Ab, мм Высота оси вала и барабана | ≤ А + 86 / 97 |
A1, мм Высота вертикальной направляющей | Н + HL − 330...580 |
E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Q, мм Зона расположения привода на вал | 300 |
Наклонный высокий подъем, барабан снизу
Усл. обозначение, наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 1 600 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | ≥ 1 330 |
A, мм Высота угловой стойки | H + HL + 15...749 |
Ab, мм Высота оси вала и барабана | Ab > H + 680 |
A1, мм Высота вертикальной направляющей | Н + HL − 330...580 |
E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Q, мм Зона расположения привода на вал | ≥ 650 |
Вертикальный подъем
Усл. обозначение, наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ Н + 500 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | 2H + 120 |
Ab, мм Высота оси вала и барабана | A + 166 |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
Q, мм Зона расположения привода на вал | 300 |
Вертикальный подъем, барабан снизу
Усл. обозначение, наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ H + 120 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | 2H + 120 |
Ab, мм Высота оси вала и барабана | H + 680 |
S, мм Минимальное боковое пространство | 500 min |
Q, мм Зона расположения привода на вал | ≥ 650 |
- Базовая
- Дополнительная
Не упускайте возможность установить качественные секционные ворота!
Вопрос-ответ
Холодильные ворота используются в холодильных помещениях, где поддерживается температура выше нуля градусов Цельсия. Они охлаждаются до 2-8 градусов Цельсия и имеют утепленную конструкцию.
Морозильные ворота применяются в морозильных помещениях, где поддерживаются очень низкие температуры. Они способны создавать и поддерживать температуры от -18 до -25 градусов Цельсия и обладают хорошей изоляцией.
Оба типа ворот оснащены уплотнителями, которые минимизируют потери холода и предотвращают образование конденсата на поверхности.
Распашные холодильные двери не подлежат автоматизации.
