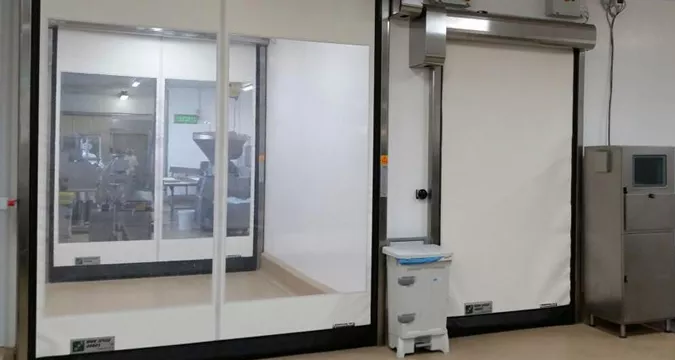

Данная модель скоростных самовосстанавливающихся ворот серии DynamicRoll® Food Inox была разработана для помещений пищевой индустрии. Специалисты, проектируя изделие, особо уделяли внимание специфике санитарно-гигиенических норм именно в области пищевой промышленности. Продукция обеспечена соответствующими сертификатами и признана многими странами мира.
Устройство ворот обладает уникальными характеристиками, позволяющими не допустить скопление жидкости, грязи и пыли в своих элементах. Такой эффект достигнут за счет использования деталей из нержавеющей стали. Кроме того, каждая часть конструкции легко очищается и моется, что полностью отвечает всем санитарным нормам пищевого промышленного сектора.
Высокие скоростные данные изделия способствуют поддержанию комфортных климатических характеристик помещения. В устройстве полотна исключены металлические элементы, что соответствует полной безопасности персонала при случайном ударе. При ударе полотно выскакивает из собственных направляющих, возвращаясь в рабочее положение после завершения последующего цикла закрытия-открытия ворот.
Скоростные ворота самовосстанавливающиеся используется в области:
- пищевой индустрии;
- химического производства;
- ритейла;
- фармацевтической промышленности;
- сельскохозяйственного производства;
- заводской и фабричной индустрии.
- Цвета
RAL 9010 белый
RAL 1003 желтый
RAL1015 светлая слоновая кость
RAL 2004 оранжевый
RAL 3002 карминно-красный
RAL 6026 опаловый зеленый
RAL 7042 серый
RAL 7037 пыльно-серый
RAL 9005 черный
RAL 5002 ультрамарин
RAL 5012 голубой
RAL 7035 светло-серый
- Конструкция
- Монтаж
- Крепление
Установочные параметры
- Технические
- Размеры
| Параметр | Значение | Примечание |
|---|---|---|
| Скорость открывания, м/с | 2,5 | |
| Скорость закрывания, м/с | 0,8 | |
| Сопротивление ветровой нагрузке, Па, класс (DIN EN 12424-44) | Класс 3 Класс 2 |
W (ширина) × H (высота): 3 000×3 000 мм W (ширина) × H (высота): 5 000×5 000 мм |
| Уровень теплоизоляции, Вт/м² * K | 6 | |
| Конструкция ворот | Не самонесущая | |
| Конструкция корпуса / мотора | Нержавеющая сталь 441/304 | Опционально: нержавеющая сталь 316 |
| Полотно | ПВХ 1300 г/м² | Опционально: изоляционное 7 мм, 3.3 Вт/м² * K, полупрозрачное 35–40%, FDA (белый), антистатичное |
| Блок управления | Блок в ПВХ (300 x 400 x 150 мм) | Опционально: нержавеющая сталь Б лок управления в окрашенной с т али IP54 (300 x 500 x 150м м) |
| Питание 1-ф, 230 В макс 16А | ||
| Питание 3-ф, 400В макс 10А | ||
| Питание 3-ф, 230В макс 16А | ||
| Рабочая температура | до – 30 C°* | с добавлением heating kit — не предназначены для положитель- ных/отрицательных температур |
| Количество циклов работы (открываний / закрываний) | от 1 000 000 |
| Параметр | Показатель |
|---|---|
| Высота проема, мм | 6 500 |
| Ширина проема, мм | 6 500 |
- Ворота BMP
- Инструкции
Вопрос-ответ
Срок изготовления от 30 до 40 рабочих дней.
Срок доставки составляет около 5-7 рабочих дней. Установка занимает от одного до трех дней.
Да, ТЕХНОГРАД предлагает сервисное обслуживание, в которое входит:
-
плановая проверка механизмов;
-
замена полотна;
-
регулировка скорости и чувствительности приводов;
-
обслуживание фотоэлементов;
-
устранение неисправностей.
Средний срок работы – до 15 лет. Он зависит от:
-
количества открытий в день;
-
особенностей микроклимата;
-
качества монтажа;
-
уровня нагрузки от тележек, погрузчиков;
-
наличия планового обслуживания.
Да, как и складные ворота, скоростные рулонные допускают интеграцию:
-
сенсоров движения;
-
сигнальных ламп;
-
фотоэлементов;
-
магнитных петель;
-
аварийных выключателей.
Благодаря разработке с учетом климатических условий скоростные ворота не теряют функциональности при температуре от +60 °C до -30 °C. Они стойко переносят воздействие ветра и высокую влажность.
Полотно свернуто в рулон в верхней части. Требуется минимум:
-
Расстояние по бокам для направляющих шириной от 150 мм;
-
свободная зона над проемом от 400 мм;
-
запас сбоку со стороны электропривода 350 мм;
-
электрическая линия до места установки.
-
Быстрое перемещение между зонами;
-
Минимальные теплопотери;
-
Снижение сквозняков;
-
Защита от влаги и пыли;
-
Улучшение логистики: меньше времени на ожидание;
-
Меньше затрат на отопление и охлаждение;
-
Безопасность благодаря прозрачным вставкам и сенсорам.
Главное отличие – способ работы полотна. Оно легкое, гибкое, движется вертикально и наматывается на вал. А промышленные ворота чаще делаются из тяжелых сэндвич-панелей, которые поднимаются медленно, требуют больших нагрузок на привод.
ПВХ-ворота быстрее, компактнее, не требуют большой плоскости для крепления. Их легко адаптировать под любые проемы. Материал устойчив к ударам, восстанавливается после деформации. При необходимости ворота можно перевести в ручной режим.
Эти ворота используют в следующих помещениях:
-
производственные цеха;
-
складские терминалы;
-
зоны хранения с температурным режимом;
-
морозильные камеры и холодильные склады;
-
кабинеты технического обслуживания;
-
чистые зоны в фармакологии и пищевой промышленности.
