- DoorHan SDFS/SDFB

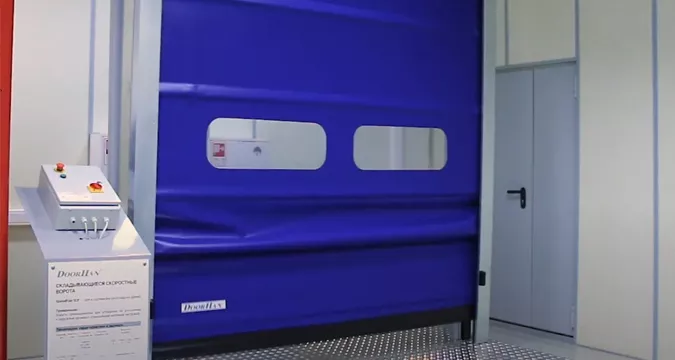

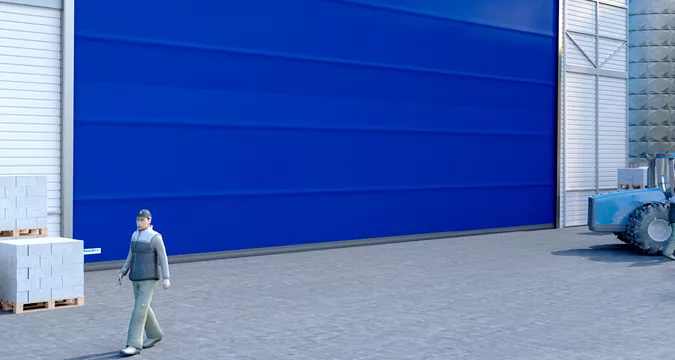

Модель ПВХ-ворот серии SPEEDFOLD SDFS/SDFB применяется на объектах, расположенных на открытых местах с сильной ветровой нагрузкой. Изделие предназначено для надежной защиты проема здания от проникновения через него посторонних лиц и животных на его территорию. Кроме того, конструкция ворот обеспечивает необходимые параметры микроклимата в помещении и его надежную изоляцию от внешней среды.
- Привод
- Короб вала
- Полотно
- Ремень
- Прозрачная вставка (окно-панель)
- Вертикальная направляющая
- Нижняя кромка полотна
- Цвет каркаса
- Цвет полотна
- Поверхности
RAL 9010 (белый)
RAL 5002 (синий)
RAL 6026 (зеленый)
RAL 9006 (серебристый)
RAL 1003 (желтый)
RAL 3002 (красный)
RAL 2004 (оранжевый)
RAL 9010 (белый)
RAL 5002 (синий)
RAL 6026 (зеленый)
RAL 9006 (серебристый)
RAL 1003 (желтый)
RAL 3000 (красный)
RAL 2004 (оранжевый)
Каркас ворот без покраски из оцинкованной стали
- Технические
- Размеры
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | для ворот шириной до 12 000 мм |
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | для ворот шириной до 5 000 мм |
| Ветровая нагрузка, км/ч | CLASS4 | для ворот шириной до 3 000 мм |
| Скорость открывания, м/с | 1,0 | для ворот до 5 000 × 5 000 мм |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | от −5 до +50 | если привод установлен снаружи здания |
| Диапазон рабочих температур, °С | от −15 до +50 | если привод установлен внутри здания |
| Диапазон рабочих температур, °С | от −30 до +50 | при использовании системы подогрева стоек и привода |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | однофазное |
| Напряжение питания, В | 380 В / 50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 000 000 | зависит от условий эксплуатации |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 1 600 до 5 000 (до 12 000 для SDFB) |
| Высота проема, мм | от 1 800 до 5 000 (до 12 000 для SDFB) |
| Притолока, мм | 1 000 (1 100 для SDFB) |
| Пристенки, мм | 130 (250 для SDFB) |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, закреплено все хомутами |
| Длина, мм | зависит от длины соcтавных частей ворот |
| Ширина, мм | от 640 до 705 |
| Высота, мм | от 480 до 730 |
- Базовая
Фоточувствительные элементы. Устанавливаются по бокам стен в верхних точках на расстоянии 500 мм от поверхности пола. Предназначены для обнаружения неправильной размотки полотна в режиме открытия.
- Подготовка объекта
- Способы монтажа
- Конструктивные решения
Перед проведением всех необходимых монтажных работ специалисты заказчика должны предоставить точные размеры проема объекта. Для этого требуется провести замеры с трех различных точек по периметру проема.
Работы по установке, данной конструкции складных ворот производятся только методом накладного монтажа.
После установки продукции на объект наши сотрудники в течение всего времени ее использования могут оказывать необходимую помощь по техническому обслуживанию и ремонту ворот. Одной из наших основных задач является поддержка бесперебойной работы конструкции в любое время. Чтобы изделие работало без каких-либо проблем длительный период времени нужно соблюдать некоторые непреложные условия его эксплуатации:
- выполнять систематический осмотр и техническое обслуживание устройства;
- при ручном открытии полотна пользоваться только специальным приспособлением (воротком);
- нельзя подвергать какие-либо части конструкции механическому усилию;
- необходимо содержать поверхность полотна и направляющих в чистом состоянии;
- запрещено во время работы ПВХ-ворот находиться в районе проема людям, животным, а также оставлять посторонние предметы.
Вопрос-ответ
Срок изготовления от 30 до 40 рабочих дней.
Срок доставки составляет около 5-7 рабочих дней. Установка занимает от одного до трех дней.
Да, ТЕХНОГРАД предлагает сервисное обслуживание, в которое входит:
-
плановая проверка механизмов;
-
замена полотна;
-
регулировка скорости и чувствительности приводов;
-
обслуживание фотоэлементов;
-
устранение неисправностей.
Средний срок работы – до 15 лет. Он зависит от:
-
количества открытий в день;
-
особенностей микроклимата;
-
качества монтажа;
-
уровня нагрузки от тележек, погрузчиков;
-
наличия планового обслуживания.
Да, как и складные ворота, скоростные рулонные допускают интеграцию:
-
сенсоров движения;
-
сигнальных ламп;
-
фотоэлементов;
-
магнитных петель;
-
аварийных выключателей.
Благодаря разработке с учетом климатических условий скоростные ворота не теряют функциональности при температуре от +60 °C до -30 °C. Они стойко переносят воздействие ветра и высокую влажность.
Полотно свернуто в рулон в верхней части. Требуется минимум:
-
Расстояние по бокам для направляющих шириной от 150 мм;
-
свободная зона над проемом от 400 мм;
-
запас сбоку со стороны электропривода 350 мм;
-
электрическая линия до места установки.
-
Быстрое перемещение между зонами;
-
Минимальные теплопотери;
-
Снижение сквозняков;
-
Защита от влаги и пыли;
-
Улучшение логистики: меньше времени на ожидание;
-
Меньше затрат на отопление и охлаждение;
-
Безопасность благодаря прозрачным вставкам и сенсорам.
Главное отличие – способ работы полотна. Оно легкое, гибкое, движется вертикально и наматывается на вал. А промышленные ворота чаще делаются из тяжелых сэндвич-панелей, которые поднимаются медленно, требуют больших нагрузок на привод.
ПВХ-ворота быстрее, компактнее, не требуют большой плоскости для крепления. Их легко адаптировать под любые проемы. Материал устойчив к ударам, восстанавливается после деформации. При необходимости ворота можно перевести в ручной режим.
Эти ворота используют в следующих помещениях:
-
производственные цеха;
-
складские терминалы;
-
зоны хранения с температурным режимом;
-
морозильные камеры и холодильные склады;
-
кабинеты технического обслуживания;
-
чистые зоны в фармакологии и пищевой промышленности.
