- DoorHan SDF

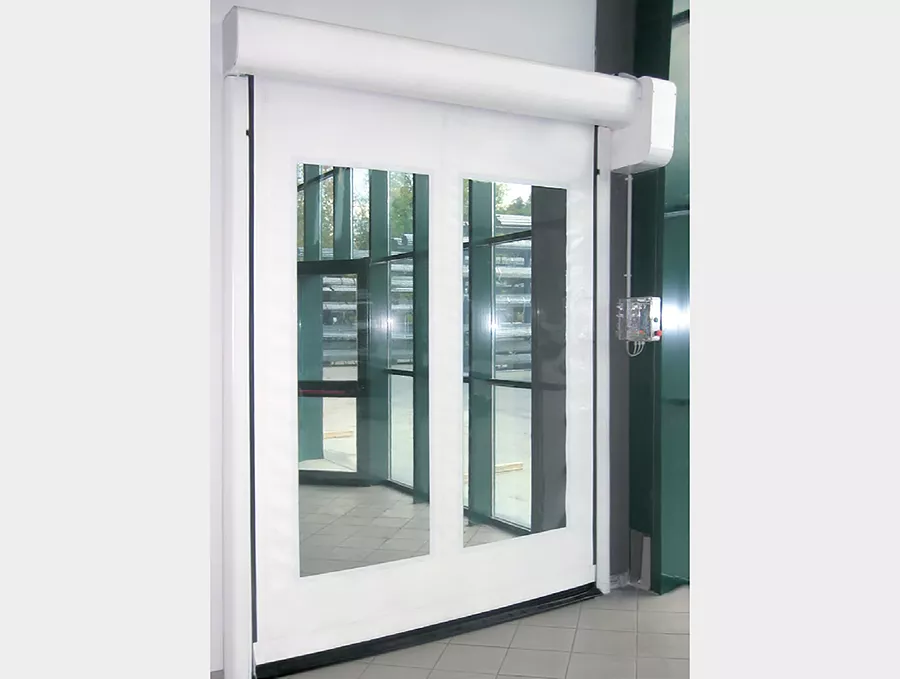

Модель скоростных ворот SPEEDROLL SDF получила широкое распространение на различных объектах, относящихся к пищевой индустрии. Кроме того, данное изделие активно применяется на промышленных предприятиях, в производственных цехах, торговых точках, складах и прочих зданиях, где необходима полная изоляция помещения от неблагоприятных внешних факторов и поддержание определенного микроклимата.

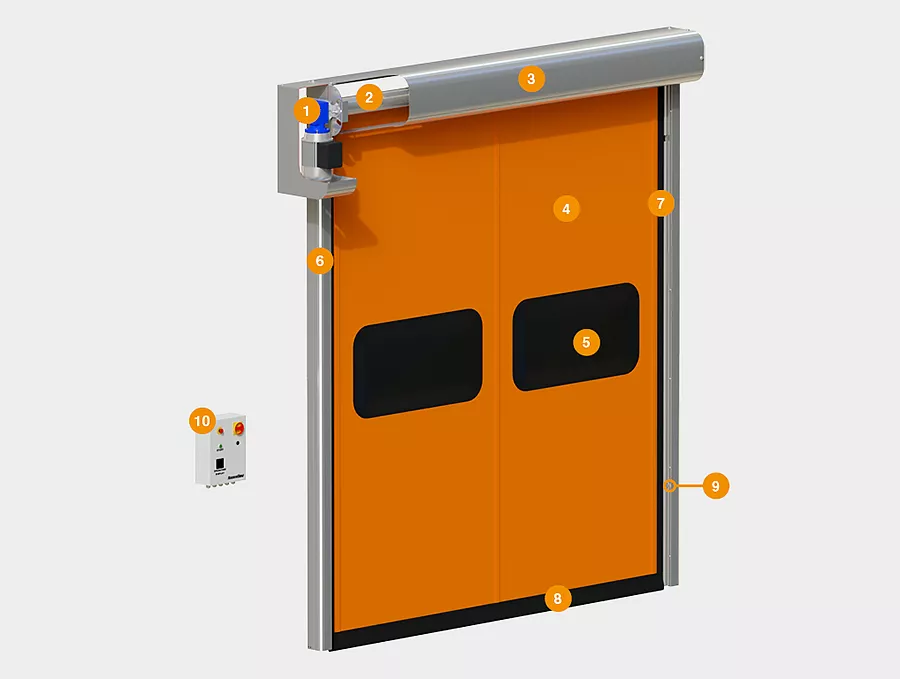

- Электрический привод
- Вал
- Короб вала
- Полотно ворот
- Прозрачная вставка (окно-панель)
- Стойка

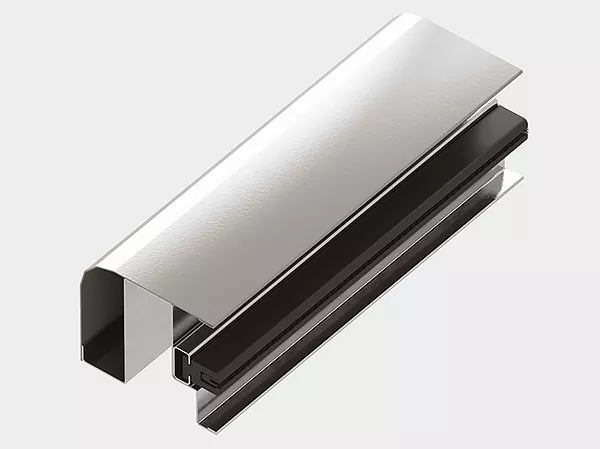

- Направляющая для движения полотна

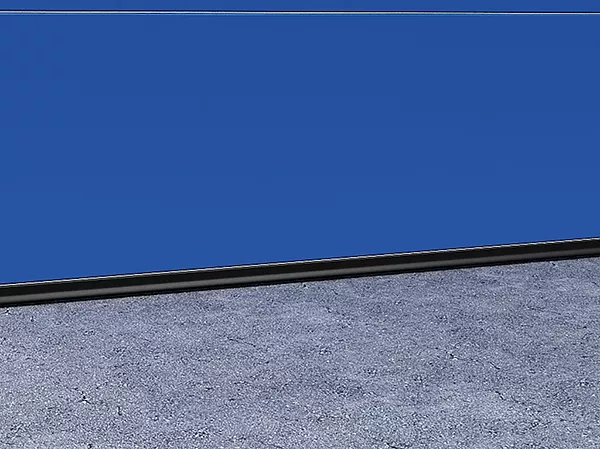

- Нижняя кромка полотна
- Фотоэлемент
- Блок управления
- Цвет каркаса
- Цвет полотна
- Поверхности
RAL 9010 (белый)
RAL 5002 (синий)
RAL 6026 (зеленый)
RAL 9006 (серебристый)
RAL 1003 (желтый)
RAL 3002 (красный)
RAL 2004 (оранжевый)
RAL 9010 (белый)
RAL 5002 (синий)
RAL 6026 (зеленый)
RAL 9006 (серебристый)
RAL 1003 (желтый)
RAL 3000 (красный)
RAL 2004 (оранжевый)
Каркас ворот из нержавеющей стали ASIS 304
- Технические
- Размеры
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | для ворот до 3 800 × 3 800 мм |
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | для ворот до 3 000 × 3 000 мм |
| Скорость открывания, м/с | 2,0 | ворота до 3 000 × 3 000 мм |
| Скорость открывания, м/с | 1,5 | ворота до 3 800 × 3 800 мм |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | от 0 до +50 | |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | однофазное |
| Напряжение питания, В | 380 В / 50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | зависит от условий эксплуатации |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 1 600 до 3 800 |
| Высота проема, мм | от 1 700 до 3 800 |
| Притолока, мм | от 550 |
| Пристенки, мм | от 175 до 400 |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | упаковка представляет собой деревянный ящик из бруса, между узлами проложен каpтон, все закреплено хомутами |
| Длина, мм | зависит от длины составных частей ворот |
| Ширина, мм | от 640 до 705 |
| Высота, мм | от 480 до 730 |
- Базовая
- Дополнительная
ПВХ полотно армированное. Плотность изделия 900–1 200 г/м²;
Фоточувствительные элементы. Устанавливаются по бокам стен в верхних точках на расстоянии 500 мм от поверхности пола. Предназначены для обнаружения неправильной размотки полотна в режиме открытия.
Также при желании покупатель может заказать в качестве дополнительной комплектации корпус управляющего блока, изготовленного из нержавеющей стали марки AISI304.
- Подготовка объекта
- Способы монтажа
- Конструктивные решения
Перед выполнением монтажных работ по установке скоростных ворот рулонного типа обслуживающий персонал обязан провести предварительные замеры проема объекта с внутренней стороны. Рекомендуется производить измерение по трем различным точкам для обеспечения точности итоговых замеров.
Скоростные рулонные ворота SPEEDROLL SDF устанавливается накладным методом.
Общий вид ворот с приводом сбоку (привод слева / привод справа).
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| B, мм Ширина проема | от 1 600 до 3 800 |
| H, мм Высота проема | от 1 700 до 3 800 |
Для более эффективного использования устройства необходимо тщательно изучить правила обращения и технического обслуживания скоростных ворот рулонного типа. Соблюдение условий эксплуатации позволит продлить функционирование изделия на более длительный срок, а также обеспечить плавную и надежную работу конструкции.
- Необходимо исключить установку модели SPEEDROLL SDF на объектах, расположенных в местах с высокой ветровой нагрузкой, включая переменные ветра и сквозняки. К таким зонам относится морское побережье либо другое открытое для сильных ветров пространство, а также многоярусные здания (паркинги), сложноконфигурационные постройки, имеющие множество входов-выходов и тому подобные объекты. Для аналогичных условий производитель рекомендует воспользоваться конструкцией ворот серии SpeedFold либо спиральными воротами HSSD.
- Для достижения надежного и бесперебойного функционирования конструкции необходимо проведение систематических технических работ по обслуживанию ворот.
- Закрывать и открывать ворота вручную разрешается только при помощи специального инструмента (воротка).
- Направляющие, по которым движется полотно, должны содержаться в чистоте и регулярно очищаться от скоплений пыли и грязи.
- Запрещено воздействовать на какие-либо элементы конструкции силовым или механическим путем.
- Нельзя находиться в проеме зданий во время движения ворот людям, животным, иным предметам, а также каким-либо образом мешать свободному проходу полотна.
7. При касании краем полотна препятствия сработает самовосстановление устройства. Но в случае сильного удара существует возможность поломки чувствительных элементов системы восстановления, и она может не сработать.
Вопрос-ответ
Срок изготовления от 30 до 40 рабочих дней.
Срок доставки составляет около 5-7 рабочих дней. Установка занимает от одного до трех дней.
Да, ТЕХНОГРАД предлагает сервисное обслуживание, в которое входит:
-
плановая проверка механизмов;
-
замена полотна;
-
регулировка скорости и чувствительности приводов;
-
обслуживание фотоэлементов;
-
устранение неисправностей.
Средний срок работы – до 15 лет. Он зависит от:
-
количества открытий в день;
-
особенностей микроклимата;
-
качества монтажа;
-
уровня нагрузки от тележек, погрузчиков;
-
наличия планового обслуживания.
Да, как и складные ворота, скоростные рулонные допускают интеграцию:
-
сенсоров движения;
-
сигнальных ламп;
-
фотоэлементов;
-
магнитных петель;
-
аварийных выключателей.
Благодаря разработке с учетом климатических условий скоростные ворота не теряют функциональности при температуре от +60 °C до -30 °C. Они стойко переносят воздействие ветра и высокую влажность.
Полотно свернуто в рулон в верхней части. Требуется минимум:
-
Расстояние по бокам для направляющих шириной от 150 мм;
-
свободная зона над проемом от 400 мм;
-
запас сбоку со стороны электропривода 350 мм;
-
электрическая линия до места установки.
-
Быстрое перемещение между зонами;
-
Минимальные теплопотери;
-
Снижение сквозняков;
-
Защита от влаги и пыли;
-
Улучшение логистики: меньше времени на ожидание;
-
Меньше затрат на отопление и охлаждение;
-
Безопасность благодаря прозрачным вставкам и сенсорам.
Главное отличие – способ работы полотна. Оно легкое, гибкое, движется вертикально и наматывается на вал. А промышленные ворота чаще делаются из тяжелых сэндвич-панелей, которые поднимаются медленно, требуют больших нагрузок на привод.
ПВХ-ворота быстрее, компактнее, не требуют большой плоскости для крепления. Их легко адаптировать под любые проемы. Материал устойчив к ударам, восстанавливается после деформации. При необходимости ворота можно перевести в ручной режим.
Эти ворота используют в следующих помещениях:
-
производственные цеха;
-
складские терминалы;
-
зоны хранения с температурным режимом;
-
морозильные камеры и холодильные склады;
-
кабинеты технического обслуживания;
-
чистые зоны в фармакологии и пищевой промышленности.
