Готовые решения
- Без нижней направляющей

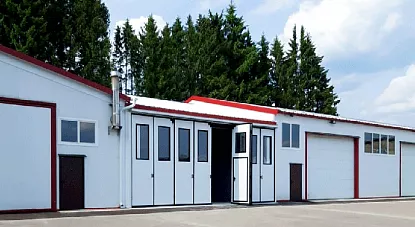

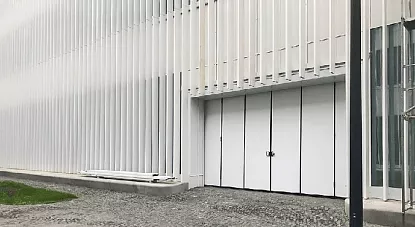

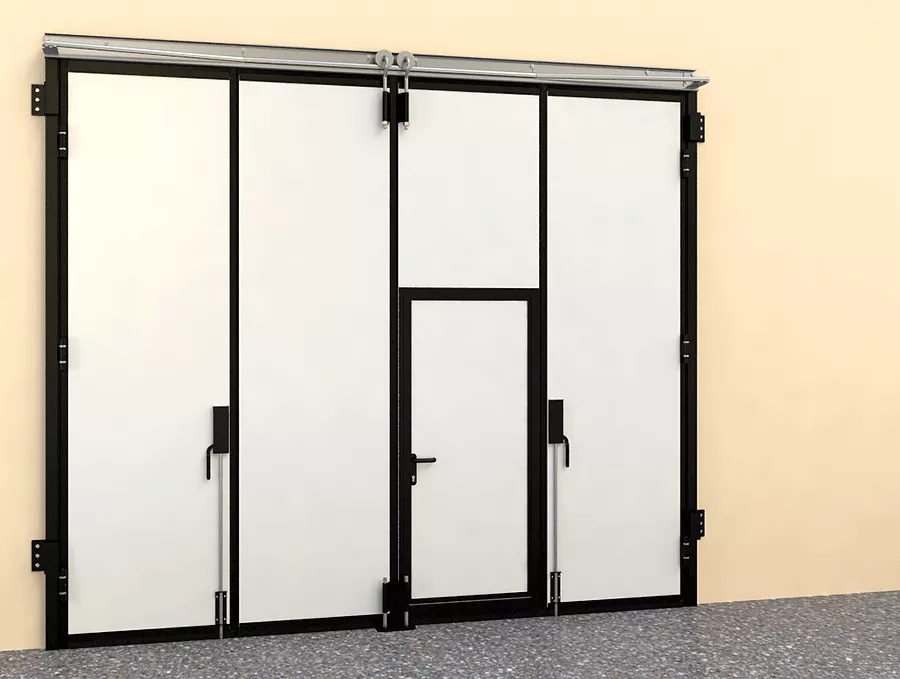

Для перекрытия больших проемов на производственных объектах используют промышленные складные ворота без нижней направляющей. Допустимые значения: ширина 1400х8200 мм, высота 2000х6000 мм.
Сфера использования:
- гаражи;
- склады;
- депо;
- автосалоны, ангары и пр.

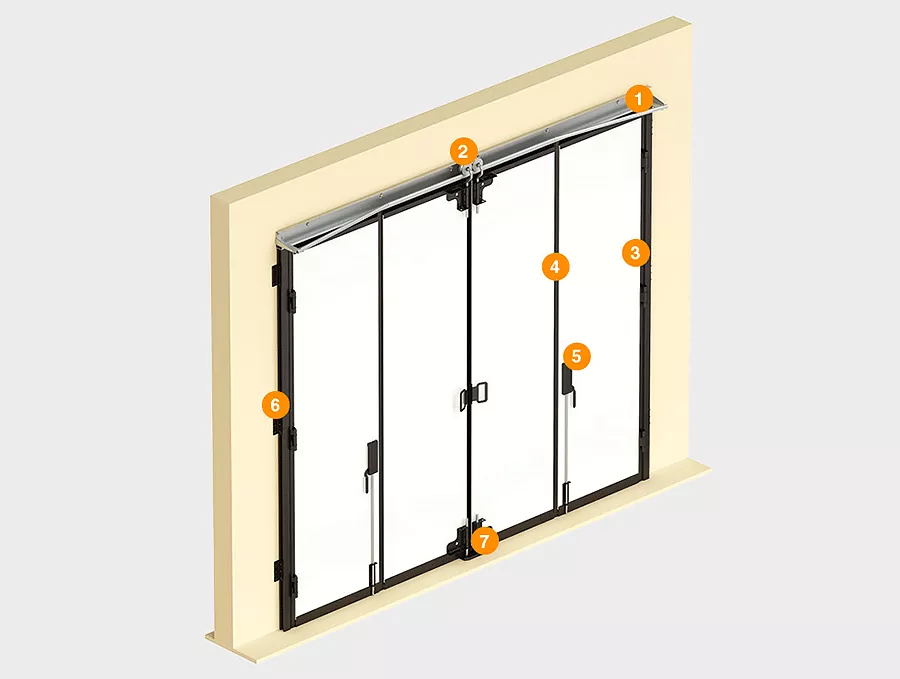

- Отклоняющая система

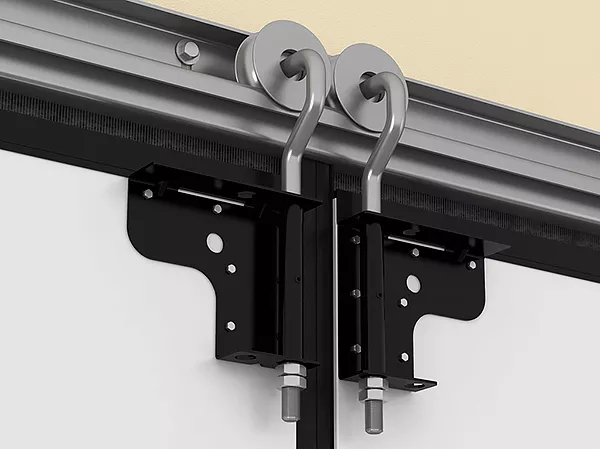

- Опора роликовая стальная
- Стойка крепления полотна ворот

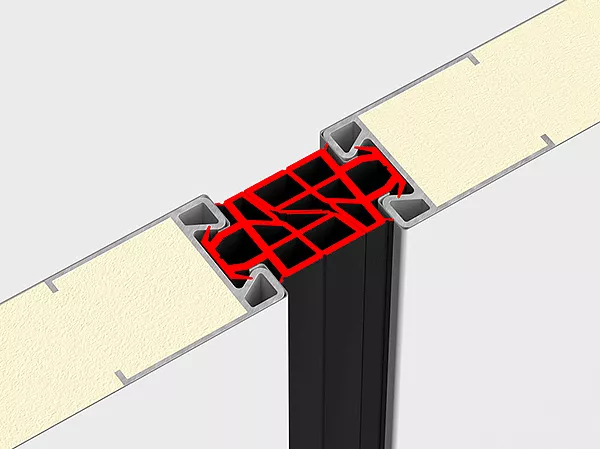

- Шиповой уплотнитель
- Вертикальная ригельная задвижка

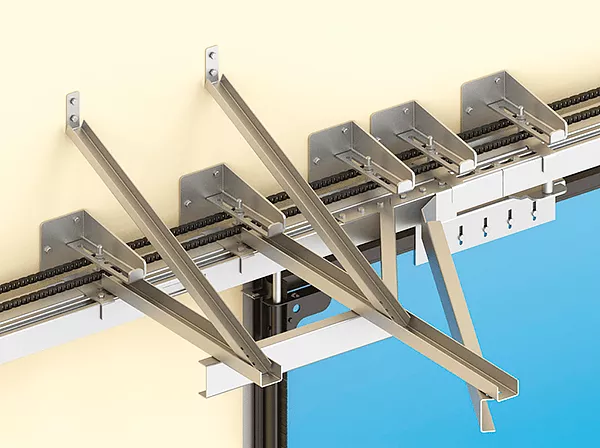

- Кронштейн крепления стойки
- Ловитель
- Поверхности
- Цвета
Гладкая (внешняя)
RAL 1014 бежевый
RAL 3005 бордовый
RAL 5005 синий
RAL 6005 зеленый
RAL 7004 серый
RAL 8014 коричневый
RAL 9003 белый
RAL 9006 серебристый (бело-алюминиевый)
Нестандартный цвет по карте RAL
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Воздухонепроницаемость по ГОСТ 26602.2-99, Па | 50 | |
| Водонепроницаемость по ГОСТ 26602.2-99, Па | 50 | |
| Сопротивление ветровой нагрузке, Па, класс по ГОСТ 26602.5-2001 | 480 (класс Г) |
|
| Приведенное сопротивление теплопередаче, м² * °С/Вт | 0,65 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
| Вес полотна ворот, кг/м² | 25 | |
| Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) |
|
| Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно воспламеняемые) |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 1 400 до 8 200 |
| Высота проема, мм | от 2 000 до 6 000 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 201 до 621 |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | длина упаковки зависит от длины сэндвич-панелей |
| Ширина, мм | ширина упаковки равна ширине сэндвич-панелей + 150 мм |
| Высота, мм | зависит от количества сэндвич-панелей |
- Базовая
- Дополнительная
Щеточный уплотнитель. Крепится по краям полотна и обеспечивает герметизацию помещения при закрытии ворот.
Ригельная задвижка. Предназначена для запирания ворот изнутри помещения для предотвращения их свободного открытия.
Центральный ловитель. Предназначен для повышения устойчивости конструкции.
Окно из прозрачного поликарбоната толщиной 3 миллиметра в алюминиевой раме.

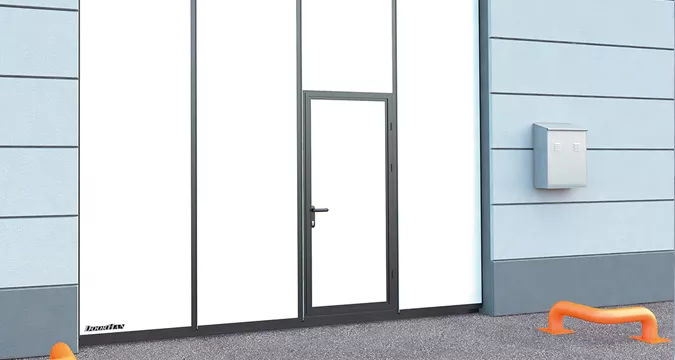

Калитка в одной цветовой гамме с воротами с каркасом из алюминиевой рамы классического черного цвета RAL 9005.
- Подготовка
- Способы

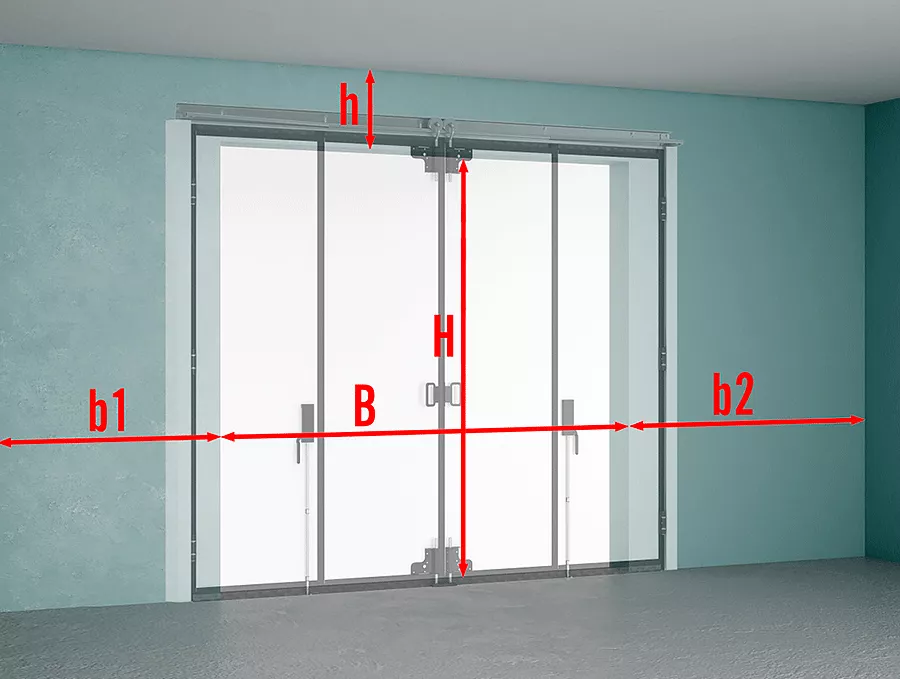

Необходимые замеры осуществляют внутри помещения. Каждая величина измеряется минимум в 3-х точках.
• высота от пола до верхней части проема (H);
• расстояние между краями краем проема (B);
• высота от верней части проема до потолка (притолока) – не менее 150 мм (h);
• расстояние от проема до препятствия (b1/b2).
• глубина помещения (L).
Особое внимание!
• итоговый размер Н и В – наибольшая величина;
• итоговый размер h, b1,b2, L – наименьшая величина.

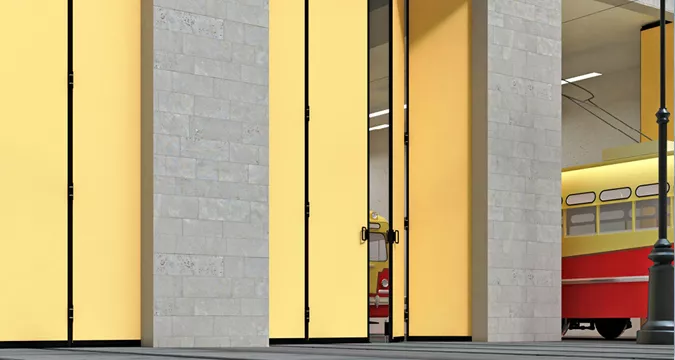

Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.

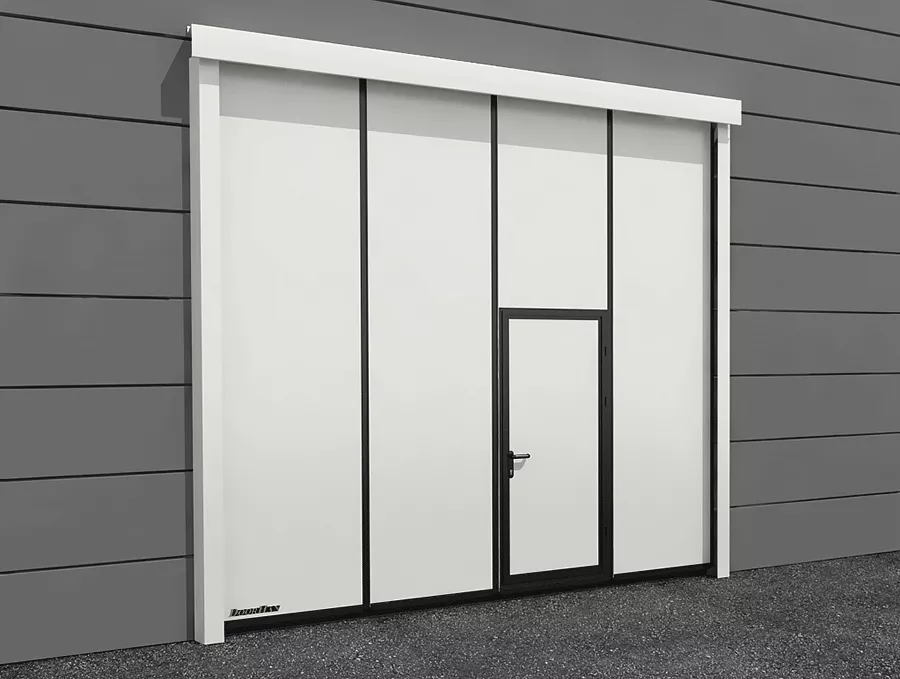

Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.
-
- регулярно проводите технический осмотр и обслуживание для сохранения внешнего вида и увеличения срока эксплуатации;
- для ручного открытия/закрытия ворот используйте только ручку;
- избегайте ударов по воротам, не создавайте препятствий для их свободного открытия/закрытия;
- держите в чистоте ролики и направляющие;
Вопрос-ответ
Срок доставки составляет от 45 рабочих дней. Монтаж производят специалисты компании. Стандартные сроки установки – один рабочий день.
Срок работы конструктивных элементов составляет 10 лет при соблюдении эксплуатационных норм. Он зависит от:
-
количества циклов открытий/закрытий;
-
нагрузки на шарниры;
-
наличия регулярного обслуживания;
-
климата и типа объекта.
Многие заказчики выбирают такой тип конструкции при низких температурах, так как в северных регионах складывание створок заметно надежнее механизма отката или подъема. Утепление панелей (сэндвич 40-60 мм), морозостойкие петли, армированные шарниры – все это обеспечивает стабильную работу даже при -35 °C.
Да. В качестве решения используется промышленный электропривод, который перемещает конструкцию по направляющим. В состав полной системы могут входить:
-
блоки управления;
-
сигнализация;
-
элементы защиты от защемлений;
-
аварийная разблокировка.
При выборе подходящего механизма и регулярном уходе, срок службы конструкции не уступает привычным решениям. Количество ежедневных открытий может доходить до сотни – важно правильно рассчитать тип фурнитуры, петли, зоны усиления. В аналогичных ситуациях, в зависимости от задач, также можно использовать скоростные ворота.
Каждое изделие подбирается под конкретную задачу. Высота и ширина проема, способ эксплуатации, климатические и архитектурные особенности объекта – все это принимается во внимание при подборе оборудования компанией ТЕХНОГРАД.
Особых сложностей таких конструкций нет – они требуют:
-
ровного и прочного проема;
-
наличия крепежных плоскостей сверху и по бокам.
Главное отличие – это способ открывания: секции перемещаются вбок, освобождая световой проем. У них нет подъемных элементов, что позволяет устанавливать их в местах с ограниченным пространством. Складные системы считаются удобными для больших проемов, где промышленные подъемные секционные ворота или откатные модели установить невозможно.
Подобные конструкции востребованы в местах, где ограничено свободное пространство по бокам или над проемом. Например:
-
склады с плотной застройкой;
-
станции технического обслуживания;
-
промышленные цеха;
-
пожарные части;
-
выставочные павильоны.
Формат складчатой конструкции органично сочетается с промышленными воротами других типов, например, раздвижными или секционными.
