- DoorHan ISD02
Некоторые здания, оснащенные стеклянными фасадами, могут требовать особый подход к решению перекрытия проема. С одной стороны, не хочется портить общий внешний вид снаружи, а с другой – нужна прочность и быстрота работы. К примеру, автомобильные салоны, здание которых должно иметь эффектный вид и соответствовать статусу компании реализуемых автомобилей. Для таких случаев существуют секционные ворота серии ISD02. Они имеют надежные алюминиевые панорамные панели, обладают повышенной прочностью, не уступающей модели ISD01.
При желании заказчика панорамные панели можно оснастить сэндвич-панелями, чтобы получить повышенную теплоизоляцию и энергосбережение. А установив специальные профили из алюминия T-bridge, получите особую термовставку из полиамида.
Серия ворот ISD02 идентична серии ISD01 по уровню безопасности. Можно установить электропривод для автоматизации работы (в базовую комплектацию не входит).
- Вертикальная направляющая
- Угловая стойка
- Вал цилиндрический
- Устройство защиты от обрыва пружины
- Барабан
- П-образный кронштейн

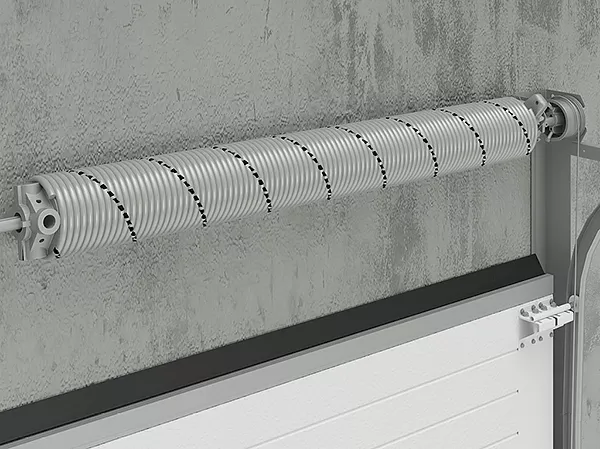

- Балансирующий пружинный механизм (торсионная пружина)
- Муфта соединительная
- Внутренний опорный кронштейн
- Верхняя опора с держателем ролика
- Боковая опора с держателем ролика
- Внутренняя петля

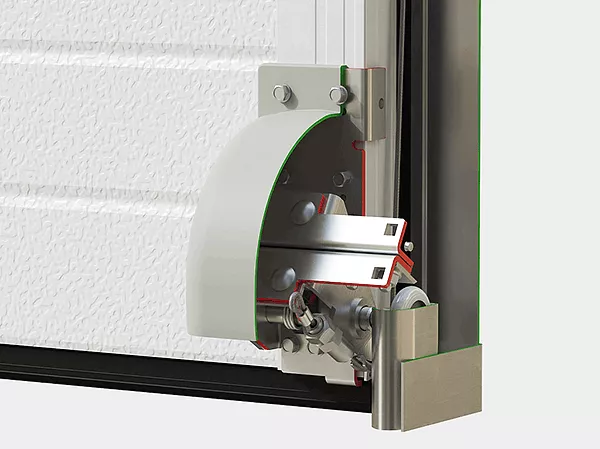

- Устройство защиты от разрыва троса
- Нижний профиль
- Панорамная панель
- Нижний уплотнитель
- Уплотнитель боковой
- Верхний профиль
- Верхний уплотнитель
- Боковая крышка с отверстиями для крепления
- Светопрозрачное ударопрочное заполнение панели
- Пружинный амортизатор
- Кронштейн крепления к потолку
- Технические
- Размеры
- Размеры проема

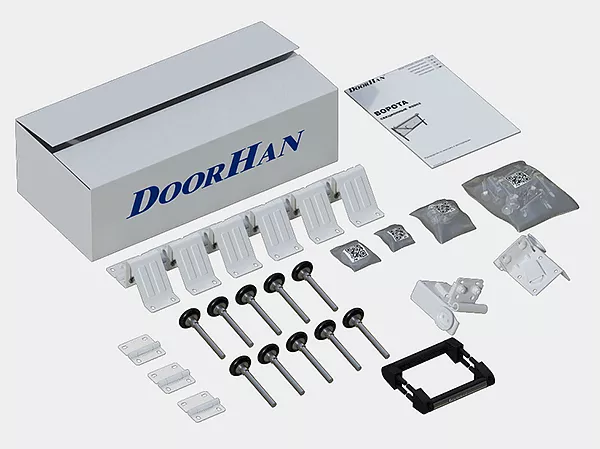

- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 0,4 (В) | точное значение зависит от размера ворот |
| Безотказность, количество циклов открывания-закрывания, не менее | 100 000 / 25 000 | |
| Вес полотна ворот, кг/м² | 14,5 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
| Усилие ручного открывания и закрывания, Н, не более | 260 |
| Параметр | Показатель |
|---|---|
| Высота проема, мм | от 2 000 до 6 000 |
| Ширина проема, мм | от 2 000 до 6 100 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 120 |
| Высота светового проема ячеек, мм | от 370 до 720 |
| Ширина светового проема ячеек, мм | не более 3 000 |
- —
- 2000
- 2200
- 2400
- 2600
- 2800
- 3000
- 3200
- 3400
- 3600
- 3800
- 4000
- 4200
- 4400
- 4600
- 4800
- 5000
- 5200
- 5400
- 5600
- 5800
- 6000
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании |
| Состав | картон пятислойный, пенопласт, стретч-пленка, скотч |
| Ширина, мм | от 500 до 800 |
| Высота, мм | от 200 до 800 |
| Длина, мм | от 2 100 до 6 200 |
| Вес брутто, кг | до 1000 |
| Количество в упаковке | упаковка щита — от 3 до 13 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.) |
- Базовая
- Дополнительная
- Подготовка объекта
- Монтаж
- Конструктивные решения

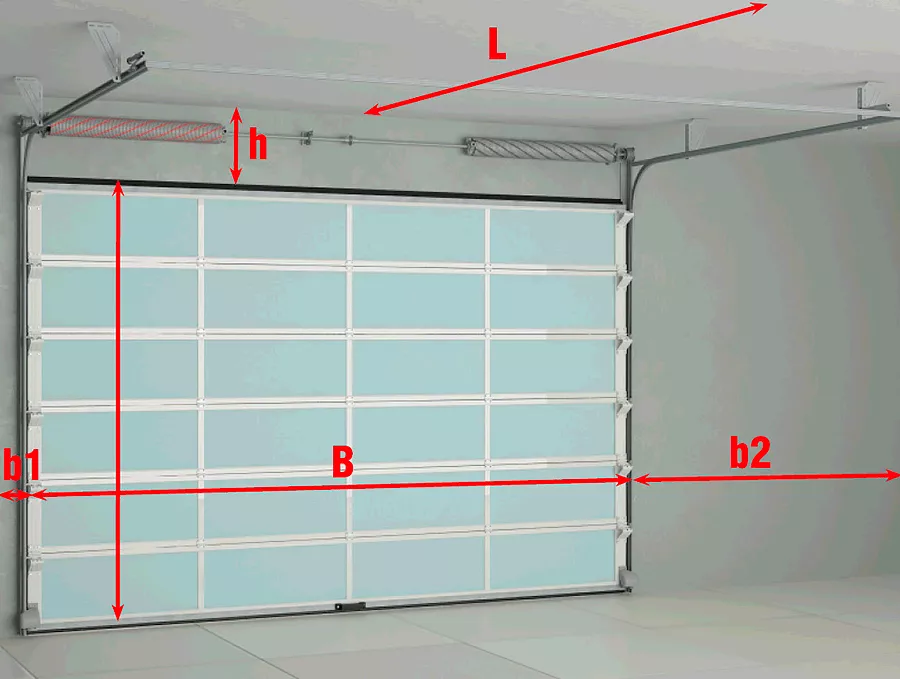

Для осуществления замеров можно использовать обычную рулетку. Выполняется внутри помещения. Замер рекомендуется выполнять как минимум в 3-х точках:
• высота от нижней до верхней части проема (H);
• расстояние между краями проема (B);
• высота от верней части проема до потолка (верхняя перемычка) – не менее 150 мм (h);

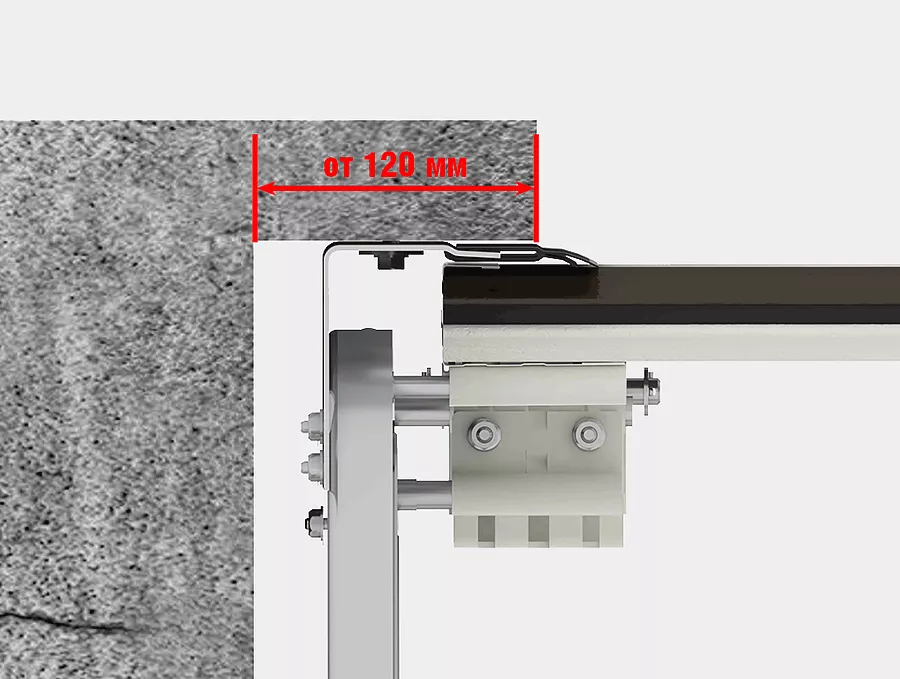

• расстояние от проема до препятствия – не менее 120 мм (b1/b2).
• глубина помещения (L).
Особое внимание!
• итоговый размер Н и В – наибольшая величина;
• итоговый размер h, b1,b2, L – наименьшая величина.
Основные требования к объекту
• разрешенный перепад пола по все ширине проема – не более 10 мм.;
• пристенки и притолоки должны выдерживать монтажную плоскость;
• для установки направлюящих необходимо монолитное и прочное основание. В случае отсутствия потребуется формирование проема металлическими изделиями или дополнительная окантовка.
Низкий подъем, барабан спереди
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 110 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А – 543 |
| A2, мм Высота горизонтальной направляющей | А – 106 |
| E, мм Длина горизонтальных направляющих | Н + 300 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | до 190 — без потолочного привода; до 235 — без потолочного привода, при нижней сэндвич-панели и ширине проема более 4 500 мм; до 10 — с потолочным приводом; до 70 — с потолочным приводом, при нижней сэндвич-панели и ширине проема более 4 500 мм |
Низкий подъем, барабан спереди (RKTN)
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 160 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 54 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А – 552 |
| A2, мм Высота горизонтальной направляющей | А – 115 |
| E, мм Длина горизонтальных направляющих | Н + 440 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | до 245 — без потолочного привода; до 300 — без потолочного привода, при нижней сэндвич-панели и ширине проема более 4 500 мм; до 60 — с потолочным приводом; до 125 — с потолочным приводом, при нижней сэндвич-панели и ширине проема свыше 4 500 мм |
Низкий подъем, барабан сзади
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 150; ≥ 160 (с потолочным приводом) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | при h > 170: H + 110; при 150 ≤ h ≤ 170: H + h – 60 |
| Ab, мм Высота оси вала и барабана | при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h – 47 |
| A1, мм Высота вертикальной направляющей | А – 543 |
| A2, мм Высота горизонтальной направляющей | А – 106 |
| E, мм Длина горизонтальных направляющих | Н + 510 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с потолочным приводом) |
Стандартный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | R381: ≥ 420; R305: ≥ 350 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
| Ab, мм Высота оси вала и барабана | A + 97 |
| A1, мм Высота вертикальной направляющей | R381: A – 580; R305: A – 490 |
| A2, мм Высота горизонтальной направляющей | А – 110 |
| E, мм Длина горизонтальных направляющих | R381: H + 200; R305: H + 250 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 060 |
| Q, мм Зона расположения привода на вал | 300 |
Стандартный наклонный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 250...985 |
| Ab, мм Высота оси вала и барабана | А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н – 300 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
Высокий подъем
| Усл. обозначения, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | по умолчанию h – 330 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | A + 86/97 |
| A1, мм Высота вертикальной направляющей | А – 580 |
| A2, мм Высота горизонтальной направляющей | А – 53 |
| E, мм Длина горизонтальных направляющих | H – НL + 470...600 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
Высокий подъем, барабан снизу
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 1 600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 1 330 ≤ HL ≤ h – 150 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | H + 400...600 + 280 |
| A1, мм Высота вертикальной направляющей | А – 580 |
| A2, мм Высота горизонтальной направляющей | А – 53 |
| E, мм Длина горизонтальных направляющих | H – НL + 470...600 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | ≥ 300 |
| Q, мм Зона расположения привода на вал | ≥ 500 |

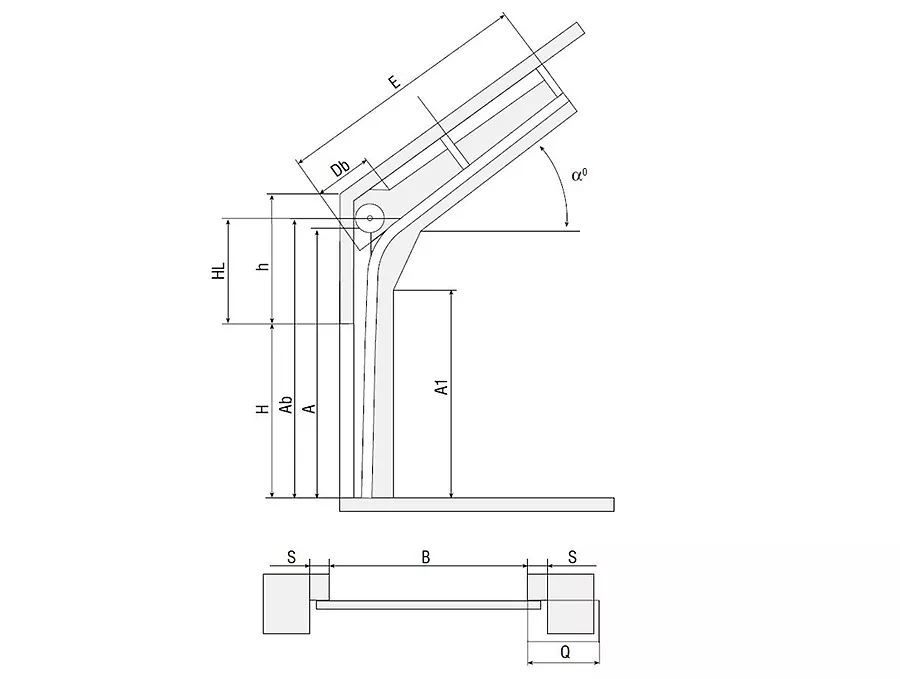

Наклонный высокий подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н + HL – 330...580 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
Наклонный высокий подъем, барабан снизу
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 1 600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | ≥ 1 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | Ab > H + 680 |
| A1, мм Высота вертикальной направляющей | Н + HL – 330...580 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 300 min |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | ≥ 650 |
Вертикальный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > Н + 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | A + 166 |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
Вертикальный подъем, барабан снизу
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > H + 120 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | H + 680 |
| S, мм Минимальное боковое пространство | 500 min |
| Q, мм Зона расположения привода на вал | ≥ 650 |
Вопрос-ответ
Срок изготовления от 15 до 45 рабочих дней в зависимости от выбранных параметров.
В Санкт-Петербурге доставка осуществляется за 3-5 рабочих дней.Срок монтажа от 1 рабочего дня в зависимости от сложности и объема работ.
Срок службы зависит от условий и интенсивности эксплуатации. Стандартная комплектация включает в себя торсионную пружину, рассчитанную на 25 000 циклов подъема-опускания. Опционально можно заказать пружину до 100 000 циклов. Фурнитура в промышленных воротах рассчитана на 120 000 циклов.
При ежедневном подъеме ворот 2-3 раза в день и регулярном проведении технического обслуживания ворота прослужат до 20 лет.
Да, ТЕХНОГРАД использует надежные приводы, комплектующие ISD-серии и элементы безопасности:
-
Встроенная система защиты от обрыва троса и обрыва пружины
-
Дополнительно можно заказать датчик открытой калитки и защитные фотоэлементы
В зависимости от помещения и конструктивных ограничений можно выбрать:
-
стандартный подъем;
-
высокий подъем;
-
вертикальный подъем;
-
наклонный подъем.
Да, ТЕХНОГРАД производит промышленные ворота с шириной и высотой, определяемыми потребностями конкретного объекта.
Есть возможность выбрать все необходимые параметры:
-
дизайн и цвет панелей;
-
способ управления;
-
наличие калитки или остекления;
-
Возможность автоматизации.
Для корректной установки промышленных секционных ворот:
-
требуется прямолинейный по вертикали и горизонтали проем, без отклонений по плоскостям;
-
свободная притолока в пределах от 350 мм (размер меняется исходя их площади проема);
-
ровная, прочная стена, способная выдержать крепеж подъемного механизма;
-
боковое пространство не менее 150 мм со стороны без привода.
Отличий несколько:
-
Безопасность и защита (встроенная система от обрыва троса и обрыва пружины предотвращают падение полотна в нештатных ситуациях);
-
Многообразие типов подъема ворот позволяет монтировать их в помещениях с любой геометрией внутреннего пространства;
-
рабочий ресурс рассчитан на интенсивную эксплуатацию;
-
размеры проемов могут быть значительно больше;
-
фурнитура и профили усилены.
