- DoorHan SDO

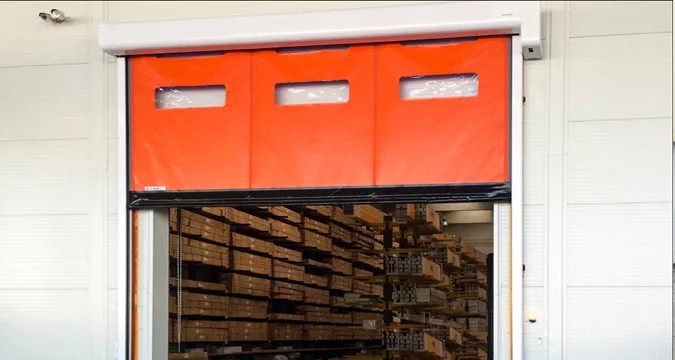

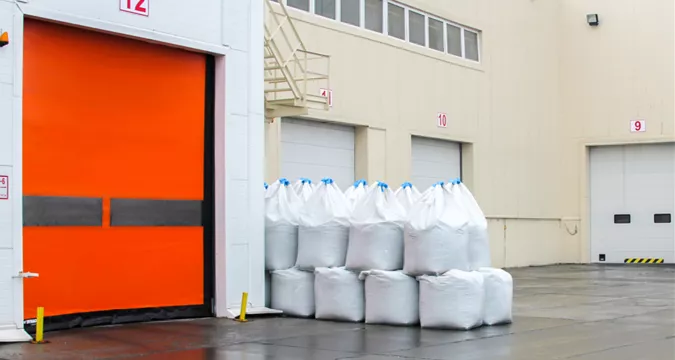

Данная модель наружных ворот серии SPEEDROLL SDO предназначена для использования на различных индустриальных объектах, а также в складских и торговых помещениях. Изделие относится к оборудованию, защищающему внутреннее пространство здания от посторонних лиц и животных. Кроме того, ворота надежно изолируют помещение от внешней среды, сохраняя стабильный микроклимат.
- Электрический привод.
- Вал.
- Короб вала.
- Полотно ворот.
- Прозрачная вставка (окно-панель).
- Стойка.

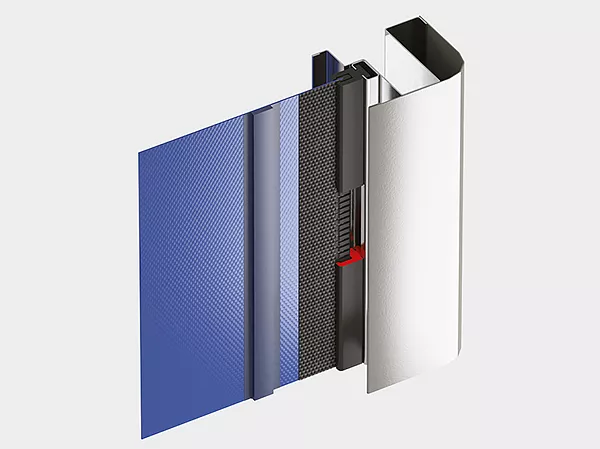

- Направляющая для движения полотна.
- Нижняя кромка полотна.
- Фотоэлемент.
- Блок управления.
- Цвет каркаса
- Цвет полотна
- Поверхности
RAL 9010 (белый)
RAL 5002 (синий)
RAL 6026 (зеленый)
RAL 9006 (серебристый)
RAL 1003 (желтый)
RAL 3002 (красный)
RAL 2004 (оранжевый)
RAL 9010 (белый)
RAL 5002 (синий)
RAL 6026 (зеленый)
RAL 9006 (серебристый)
RAL 1003 (желтый)
RAL 3000 (красный)
RAL 2004 (оранжевый)
Каркас ворот без покраски из оцинкованной стали
Каркас ворот из нержавеющей стали ASIS 304
- Технические
- Размеры
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | для ворот до 3 000 × 3 000 мм |
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | для ворот до 5 000 × 5 000 мм |
| Ветровая нагрузка, км/ч | CLASS1 (до 82) | для ворот до 6 000 × 6 000 мм |
| Скорость открывания, м/с | 2,0 | для ворот до 3 000 × 3 000 мм |
| Скорость открывания, м/с | 1,5 | для ворот до 5 000 × 5 000 мм |
| Скорость открывания, м/с | 1,0 | для ворот до 6 000 × 6 000 мм |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | от −30 до +50 | при использовании системы подогрева стоек и привода; при эксплуатации в температурном режиме −16...−30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции. Опция «Профиль безопасности» недоступна. |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | однофазное |
| Напряжение питания, В | 380 В / 50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | зависит от условий эксплуатации |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 1 600 до 5 700 |
| Высота проема, мм | от 1 800 до 5 800 |
| Притолока, мм | от 600 |
| Пристенки, мм | от 225 до 475 |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, все закреплено хомутами |
| Длина, мм | зависит от длины соcтавных частей ворот |
| Ширина, мм | от 640 до 705 |
| Высота, мм | от 480 до 730 |
- Базовая
- Дополнительная
ПВХ полотно армированное. Плотность изделия 900–1 200 г/м²;
Фоточувствительные элементы. Устанавливаются по бокам стен в верхних точках на расстоянии 500 мм от поверхности пола. Предназначены для обнаружения неправильной размотки полотна в режиме открытия.
Также при желании покупатель может заказать в качестве дополнительной комплектации корпус управляющего блока, изготовленного из нержавеющей стали марки AISI304.
- Подготовка объекта
- Способы монтажа
Перед тем как начать работы по установке оборудования необходимо сначала произвести правильные замеры внутренней стороны проема объекта. Для повышения точности замеров все измерения рекомендуется делать с трех различных точек.
W — расстояние от левого края до правого края проема
H — расстояние от пола до верха проема
Установка конструкции совершается только накладным методом.
Для того чтобы конструкция работала без каких-либо нареканий долгое время необходимо выполнять определенные рекомендации производителя.
- Данную модификацию скоростных ворот рулонного типа нежелательно устанавливать на объектах расположенных в районах сильных ветровых нагрузок. Например, таких как побережье моря, высокие многоярусные паркинги, имеющие несколько точек въезда-выезда и постройки со сложной конфигурационной формой. Так как на всех подобных объектах возможно возникновение мощных сквозняков данная конструкция будет подвержена негативному влиянию неблагоприятной среды. В подобных условиях рекомендуется использовать другой модельный ряд ворот, таких как HSSD или SpeedFold. Подробнее смотрите в нашем каталоге.
- Запрещается открывать или закрывать полотно ворот вручную. Для этого в комплекте поставляется специальный вороток.
- Требуется регулярный техосмотр конструкции и систематическое обслуживание ее элементов. При выполнении этого правила ворота прослужат значительно дольше без каких-либо поломок и дополнительных ремонтных работ.
- Для бесперебойного функционирования и легкого хода полотно необходимо содержать направляющие в абсолютной чистоте.
- Запрещено создавать препятствия ручным или механическим усилием при движении полотна, а также находиться во время его работы в проеме ворот либо оставлять там посторонние предметы.
- Нельзя пользоваться полотном с окнами при температуре окружающей среды ниже – 15 градусов Цельсия.
- При возникновении аварийных условий срабатывает система самовосстановления. Функция активируется в случае наезда на полотно транспортного средства или случайного удара. Не рекомендуется намерено выбивать полотно из направляющих во избежание поломки данной опции.
Вопрос-ответ
Срок изготовления от 30 до 40 рабочих дней.
Срок доставки составляет около 5-7 рабочих дней. Установка занимает от одного до трех дней.
Да, ТЕХНОГРАД предлагает сервисное обслуживание, в которое входит:
-
плановая проверка механизмов;
-
замена полотна;
-
регулировка скорости и чувствительности приводов;
-
обслуживание фотоэлементов;
-
устранение неисправностей.
Средний срок работы – до 15 лет. Он зависит от:
-
количества открытий в день;
-
особенностей микроклимата;
-
качества монтажа;
-
уровня нагрузки от тележек, погрузчиков;
-
наличия планового обслуживания.
Да, как и складные ворота, скоростные рулонные допускают интеграцию:
-
сенсоров движения;
-
сигнальных ламп;
-
фотоэлементов;
-
магнитных петель;
-
аварийных выключателей.
Благодаря разработке с учетом климатических условий скоростные ворота не теряют функциональности при температуре от +60 °C до -30 °C. Они стойко переносят воздействие ветра и высокую влажность.
Полотно свернуто в рулон в верхней части. Требуется минимум:
-
Расстояние по бокам для направляющих шириной от 150 мм;
-
свободная зона над проемом от 400 мм;
-
запас сбоку со стороны электропривода 350 мм;
-
электрическая линия до места установки.
-
Быстрое перемещение между зонами;
-
Минимальные теплопотери;
-
Снижение сквозняков;
-
Защита от влаги и пыли;
-
Улучшение логистики: меньше времени на ожидание;
-
Меньше затрат на отопление и охлаждение;
-
Безопасность благодаря прозрачным вставкам и сенсорам.
Главное отличие – способ работы полотна. Оно легкое, гибкое, движется вертикально и наматывается на вал. А промышленные ворота чаще делаются из тяжелых сэндвич-панелей, которые поднимаются медленно, требуют больших нагрузок на привод.
ПВХ-ворота быстрее, компактнее, не требуют большой плоскости для крепления. Их легко адаптировать под любые проемы. Материал устойчив к ударам, восстанавливается после деформации. При необходимости ворота можно перевести в ручной режим.
Эти ворота используют в следующих помещениях:
-
производственные цеха;
-
складские терминалы;
-
зоны хранения с температурным режимом;
-
морозильные камеры и холодильные склады;
-
кабинеты технического обслуживания;
-
чистые зоны в фармакологии и пищевой промышленности.
