- Противопожарные секционные ворота

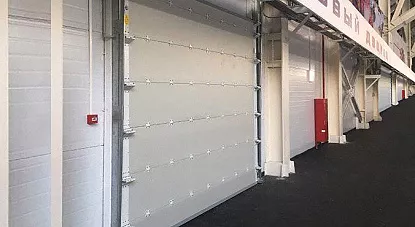

Противопожарные подъемно-секционные ворота устанавливают в зданиях, где требуется огнестойкость, защита от распространения огня. Конструкция герметично перекрывает проем и локализует пламя, не давая ему перейти в соседние зоны. ТЕХНОГРАД выполняет полный цикл работ: производство, монтаж и сервисное обслуживание. Изделия производятся в России и адаптированы к эксплуатации в сложных климатических условиях, что обеспечивает стабильную работу в любом помещении.
|
выс\шир |
2000 |
2500 |
3000 |
3500 |
4000 |
4500 |
5000 |
|---|---|---|---|---|---|---|---|
|
2000 |
217000 |
261370 |
332160 |
357000 |
382000 |
408300 |
392300 |
|
2500 |
275000 |
305430 |
376200 |
411150 |
397200 |
436600 |
461600 |
|
3000 |
288400 |
326800 |
426340 |
416600 |
487000 |
501200 |
542600 |
Цена рассчитывается по параметрам проема, классу EI и комплектации. Учитываются размер, тип панель, автоматика, требования к пределу огнестойкости. Итоговая цена зависит от сложности проекта и условий объекта. Доставка по Санкт‑Петербургу и области согласовывается заранее.

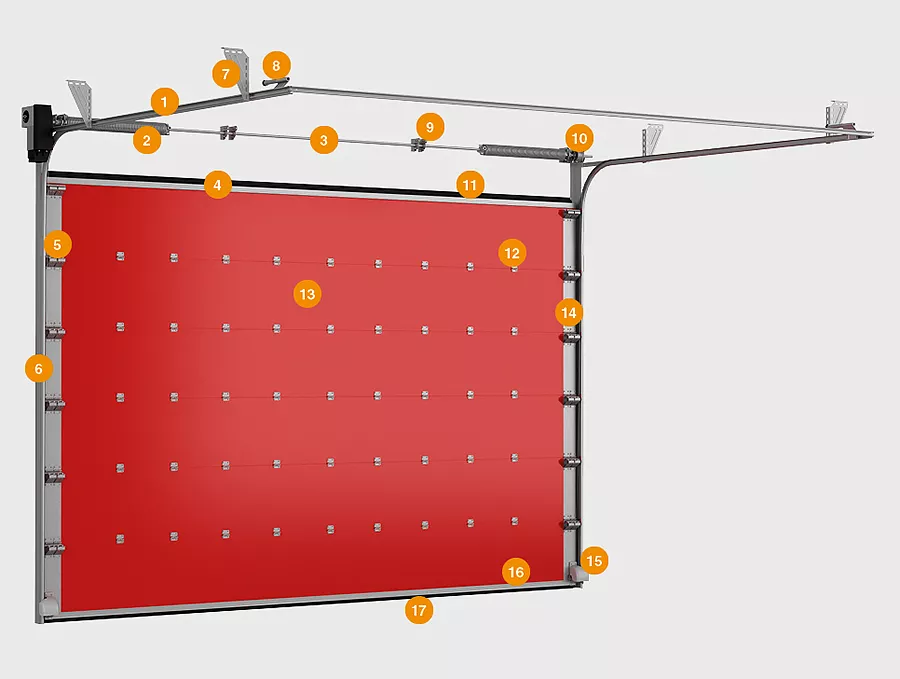

- Направляющая для полотна ворот

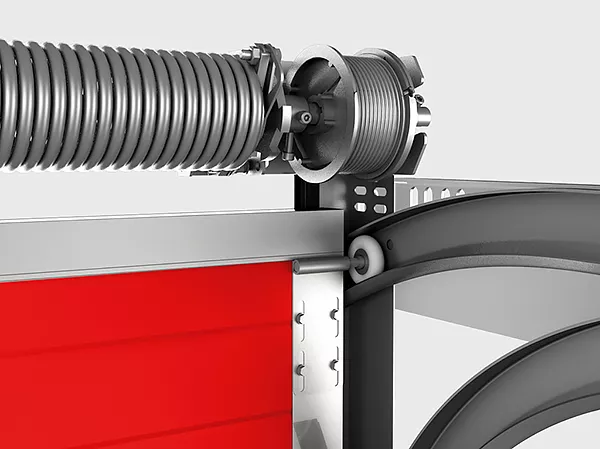

- Торсионный механизм
- Вал
- Верхний профиль
- Боковая опора с роликом
- Угловые стойки
- Кронштейн крепления горизонтальных направляющих к потолку
- Амортизатор

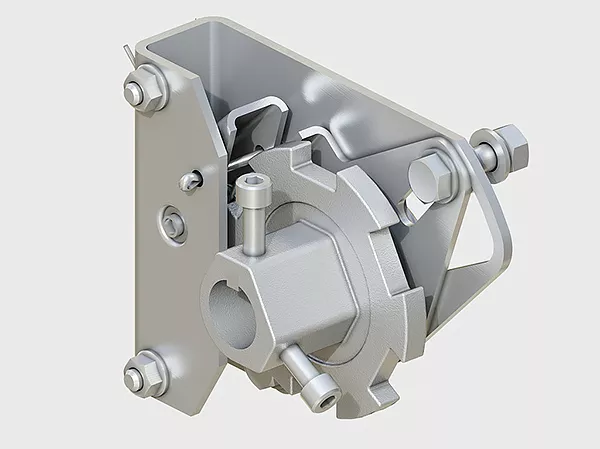

- Устройство защиты от обрыва пружины
- Барабан
- Верхний уплотнитель
- Петля

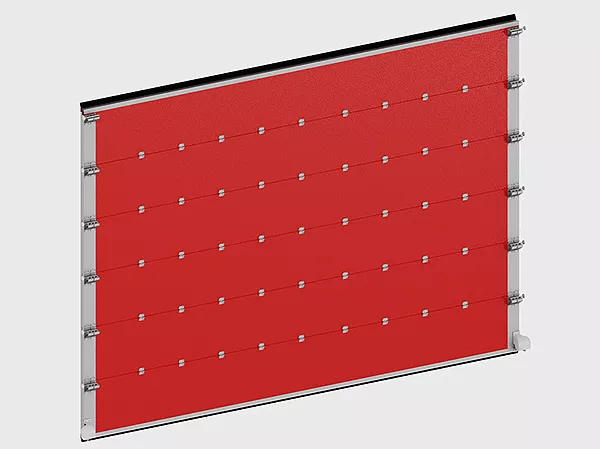

- Полотно ворот из сэндвич-панелей
- Боковая крышка

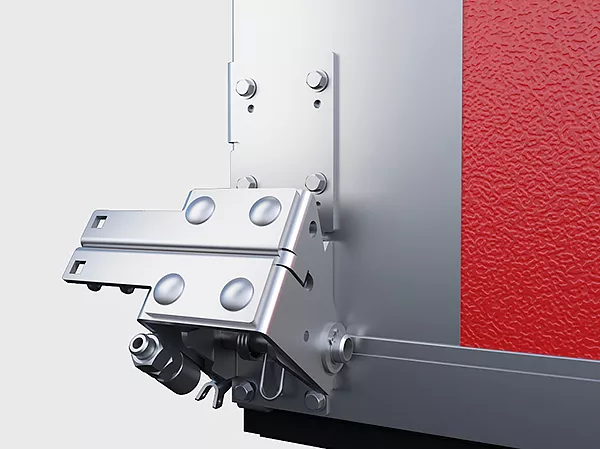

- Кронштейн с устройством защиты от обрыва троса
- Нижний профиль
- Нижний уплотнитель
- Технические
- Размеры

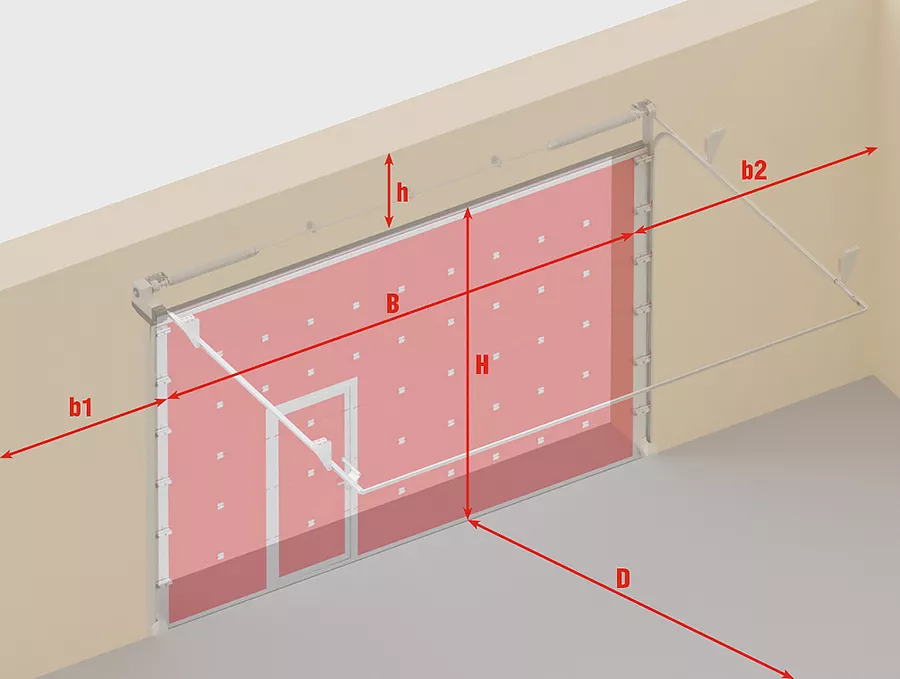

- Размеры проема
- Упаковка
| Параметр | Значение |
|---|---|
| Предел огнестойкости, мин | не менее 60 |
| Приведенное сопротивление теплопередаче, м² * °С/Вт | не менее 0,4–0,8 |
| Ресурс, циклов | 20 000 |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | до 20 |
| Вес полотна, кг/м² | 22 |
| Усилие ручного открывания и закрывания, Н, не более | не более 300 |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 2 000 до 6 000 * |
| Высота проема, мм | от 2 000 до 6 000 * |
| Притолока, мм | от 650 |
| Пристенки, мм | от 300 |
| Глубина помещения, мм | высота проема + 700 |
| * Размеры от 5 000 мм по ширине и высоте требуют дополнительного согласования с конструктором. |
- —
- 2000
- 2100
- 2200
- 2300
- 2400
- 2500
- 2600
- 2700
- 2800
- 2900
- 3000
- 3100
- 3200
- 3300
- 3400
- 3500
- 3600
- 3700
- 3800
- 3900
- 4000
- 4100
- 4200
- 4300
- 4400
- 4500
- 4600
- 4700
- 4800
- 4900
- 5000
- 5100
- 5200
- 5300
- 5400
- 5500
- 5600
- 5700
- 5800
- 5900
- 6000
- 6500

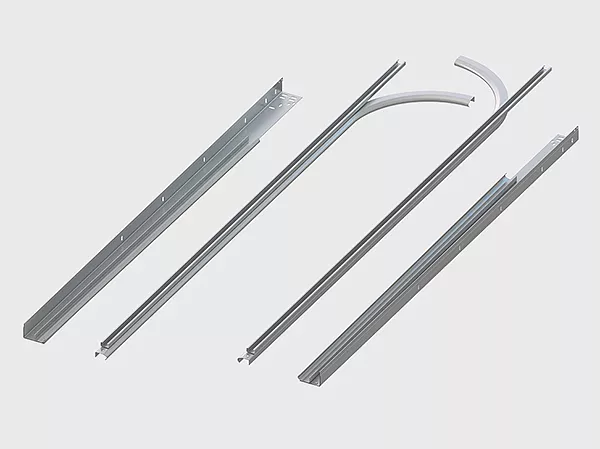

| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | упаковка направляющих ворот представляет собой 2 слоя картона, обернутого с перехлестом не менее 100 мм на стыке листов картона; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании |
| Состав | картон пятислойный, стретч-пленка, скотч с логотипом |
| Длина, мм | от 2 000 до 6 000 |
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Описание | панели ворот складывают вместе, при этом между панелями прокладывают пенопластовые блоки толщиной 50 мм, по торцам панелей устанавливают пенопластовые блоки толщиной 80 мм для защиты от возможных ударов при транспортировании, фиксируют их скотчем; обматывают панели воздушно-пузырчатой пленкой по всей длине; по торцам панелей пленку загибают по схеме «конверт», стыки заклеивают скотчем |
| Длина, мм | от 2 000 до 6 000 |
| Ширина, мм | 590 |
| Высота, мм | от 300 до 500 |
| Количество в упаковке | от 3 до 5 |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Описание | собирают поддон из деревянных брусков при помощи универсальных шурупов по дереву с потайной головкой; шаг поперечных брусков должен равняться 1500 мм; укладывают на собранный поддон пенопластовые блоки толщиной 25–50 мм |
| Длина, мм | 2 000 |
| Ширина, мм | 1 100 |
| Высота, мм | подбирается по месту |

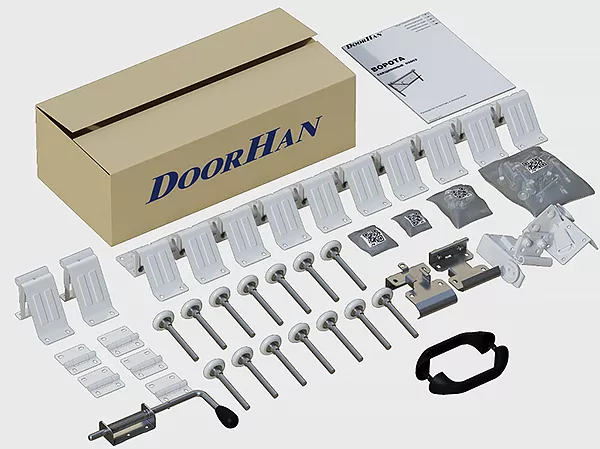

- Базовая
- Дополнительная
- Подготовка объекта
- Способы монтажа
- Основные размеры

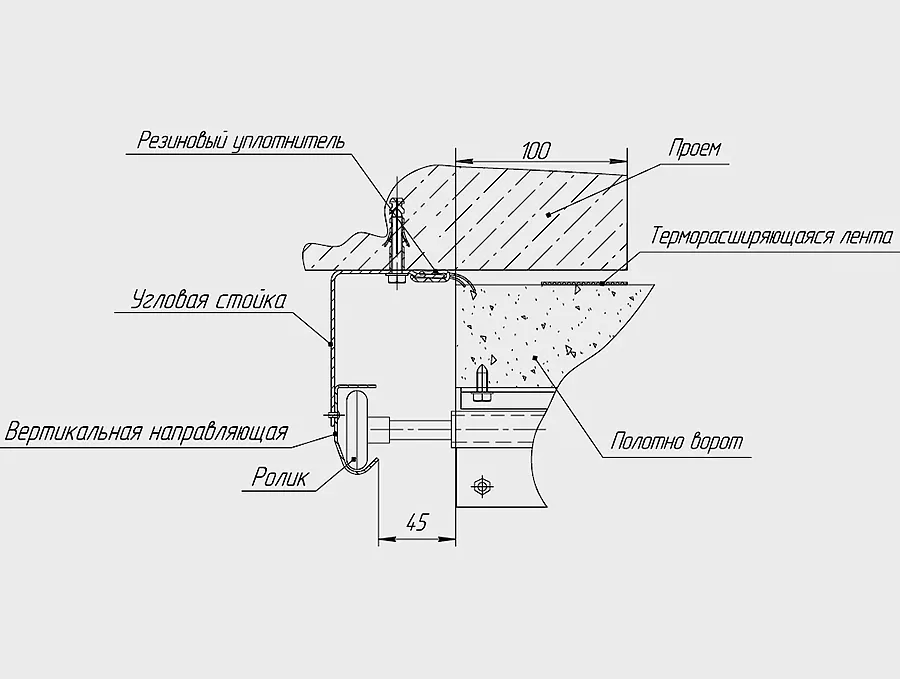

- Конструктивные решения
Перед заказом проводится обследование помещения. Проверяется геометрия проема, несущая способность стен и наличие места под направляющие. Важно учесть требования пожарной безопасности и расположение инженерных сетей. Если рядом предусмотрены противопожарные шторы, их работа согласуется с воротной системой. Такой подход исключает доработки после установка.

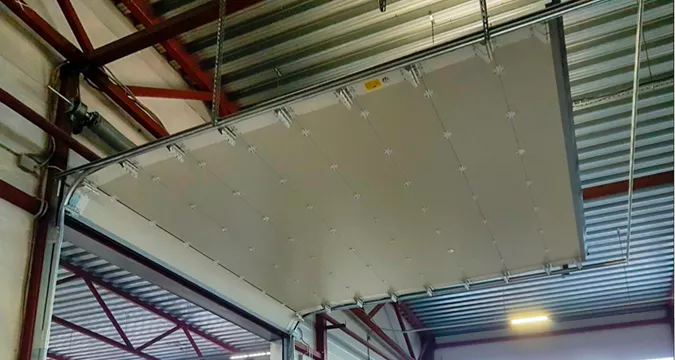

Монтаж выполняется штатной бригадой ТЕХНОГРАД. Сначала монтируются направляющие и вал, затем собирается секционный щит и подключается автоматический привод. После пусконаладки проверяется срабатывание при сигнале пожарной системы. Все узлы проходят контроль качества. При необходимости можно купить расширенную сервисную программу.

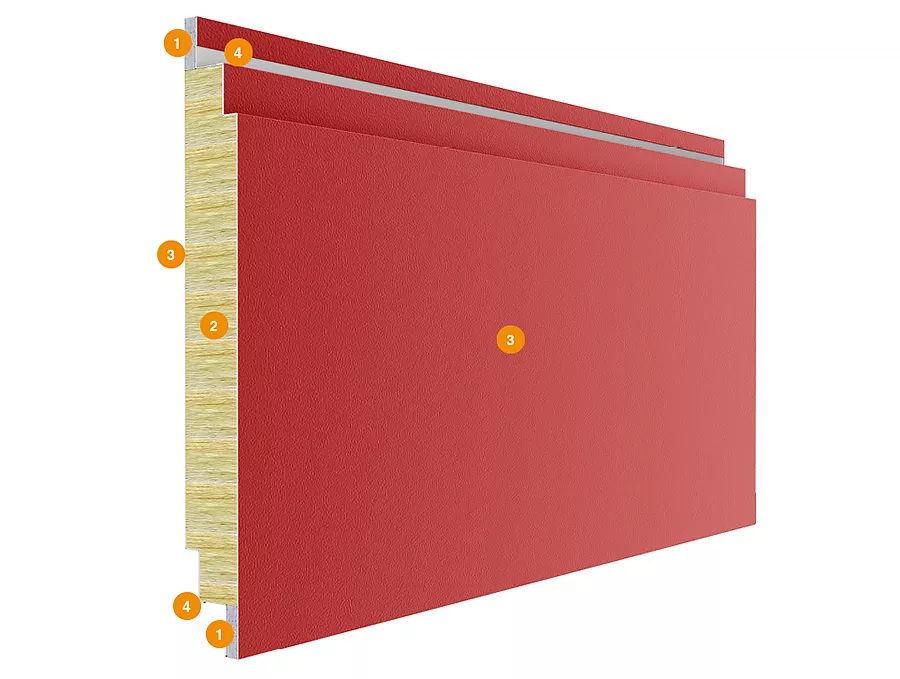

Панели противопожарных секционных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающим профилем. Они обладают повышенными жароустойчивыми и огнеупорными свойствами, также устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды.
Конструкция панели:
- Гипсокартон
- Минераловатная прослойка плотностью 130 кг/м³
- Стальной лист толщиной 0,5 мм
- Усиливающий профиль под петли (предотвращает разбалтывание петель и повышает взломоустойчивость)
Высокий подъем, вал снизу
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | h ≥ 1 650 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 1 330 ≤ HL ≤ h − 150 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | H−+ 400...600 + 280 (монтаж на трубе); H + 1 203 (октагональный вал) |
| A1, мм Высота вертикальной направляющей | A − 580 |
| A2, мм Высота горизонтальной направляющей | A − 53 |
| E, мм Длина горизонтальных направляющих | H − НL + 470...900 |
| B1, мм Координата промежуточной точки крепления направляющих к потолку | E / 2 |
| S, мм Минимальное боковое пространство | 300 |
| Q, мм Зона расположения привода на вал | 450 |
Высокий подъем
| Усл. обозначение, Наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | h ≥ 750 |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | h − 370 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | A + 86 / 97 |
| A1, мм Высота вертикальной направляющей | A − 580 |
| A2, мм Высота горизонтальной направляющей | A − 53 |
| E, мм Длина горизонтальных направляющих | H − НL + 470...900 |
| B1, мм Координата промежуточной точки крепления направляющих к потолку | E / 2 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 300 |
| Q, мм Зона расположения привода на вал | 450 |
Наклонный высокий подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | 700 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н + HL − 330...580 |
| A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал) | зависит от угла α° |
| B1, мм Координата промежуточной точки крепления направляющих к потолку | A3/2 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 300 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 450 |

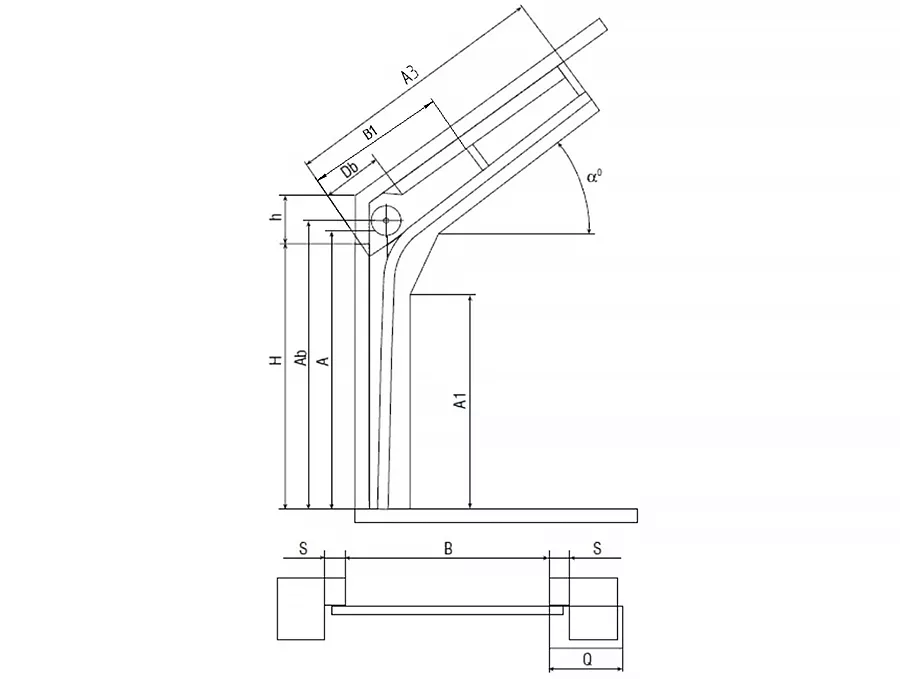

Стандартный наклонный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | h > 650 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 250...985 |
| Ab, мм Высота оси вала и барабана | А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н − 445 |
| A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал) | зависит от угла α° |
| B1, мм Координата промежуточной точки крепления направляющих к потолку | A3/2 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 300 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 450 |
Стандартный подъем
| Усл. обозначение, Наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | h ≥ 650 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 425 |
| Ab, мм Высота оси вала и барабана | А + 166 |
| A1, мм Высота вертикальной направляющей | A − 580 |
| A2, мм Высота горизонтальной направляющей | A − 110 |
| E, мм Длина горизонтальных направляющих | H + 479 |
| B1, мм Координата промежуточной точки крепления направляющих к потолку | E / 2 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 300 |
| Q, мм Зона расположения привода на вал | 450 |

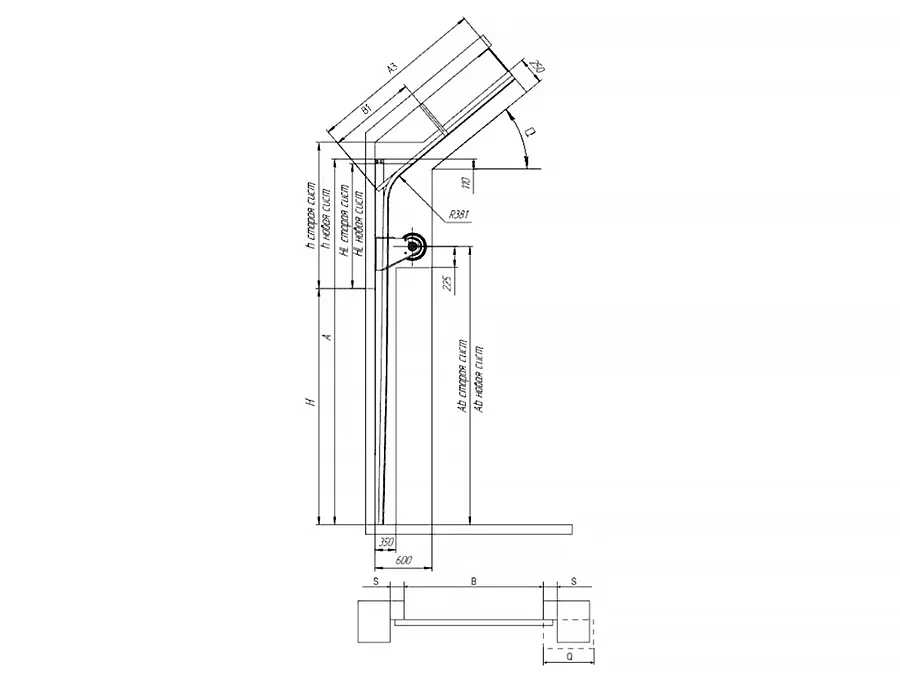

Высокий наклонный подъем вал снизу
| Усл. обозначение, Наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | h > 1 750 — старая система; h > 2 440 — новая система |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | HL ≥ 1 330 — старая система; HL ≥ 2 020 — новая система |
| A, мм Высота угловой стойки | H + HL + 235 |
| Ab, мм Высота оси вала и барабана | H + 680 — старая система; H + 1 370 — новая система |
| A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал) | H + 800...1 000 |
| B1, мм Координата промежуточной точки крепления направляющих к потолку | A3/2 |
| S, мм Минимальное боковое пространство | 300 |
| Q, мм Зона расположения привода на вал | 450 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Вертикальный подъем вал снизу
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > H + 350 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 200 |
| Ab, мм Высота оси вала и барабана | H + 400...600 + 280 (монтаж на трубе); H + 1 203 (октагональный вал) |
| S, мм Минимальное боковое пространство | 300 |
| Q, мм Зона расположения привода на вал | 450 |
Вопрос-ответ
Доставка организуется по заранее оговоренному плану. Монтаж на месте требует 1-2 дня в зависимости от особенностей задачи.
