В конструкции модели DynamicRoll® FRIGO 1 использовано инновационное техническое решение с применением сэндвич-полотна. Данный элемент состоит из трех слоев: поливинилхлорид -вспененный полиэтилен – поливинилхлорид.
Устройство изоляционных слоев выполнено таким образом, что исключает образование термических мостов, а, следовательно, появление льда в конструкционных элементах изделия. Полотно толщиной 18 миллиметров надежно изолирует помещение от неблагоприятных условий окружающей среды.

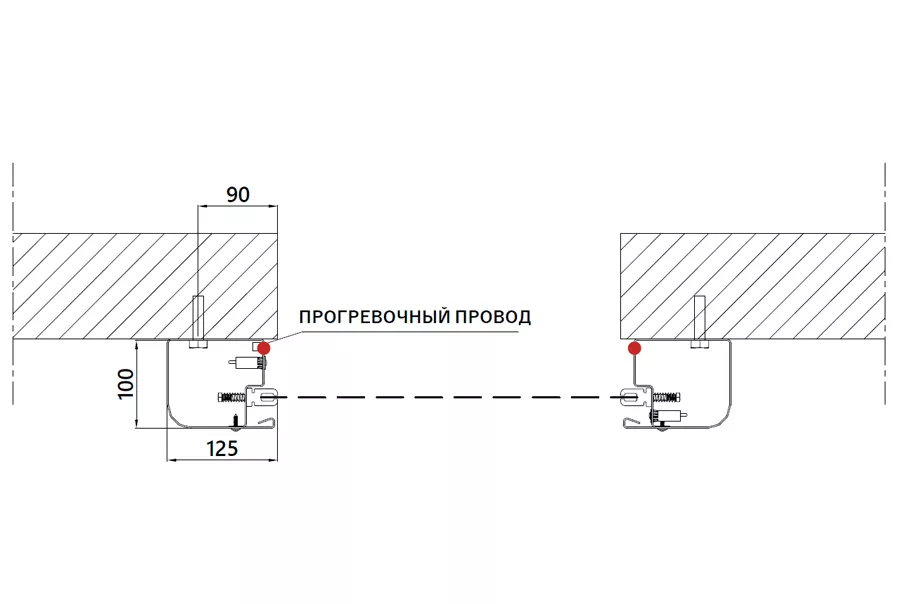

По всему периметру полотна вмонтированы специальные прогревочные провода защищающие стыки и места хода ворот от появления излишнего конденсата и ледяных образований.
Технические характеристики данного изделия позволяют использовать его в помещениях, предназначенных для охлаждения какой-либо продукции. Ворота надежно разделяют пространство, имеющее большую температурную разницу, а также требующее контроля над влажностью внутреннего микроклимата.
Ворота с многослойным полотном идеально подходят для обустройства помещений в холодильной промышленности, а также в местах, требующих контроля над влажностью воздуха (менее 30%).
- Цвета
RAL 9010 белый
RAL1015 светлая слоновая кость
RAL 1003 желтый
RAL 2004 оранжевый
RAL 3002 карминно-красный
RAL 8014 коричневый
RAL 9005 черный
RAL 9006 серебристый (бело-алюминиевый)
RAL 7042 серый
RAL 7037 пыльно-серый
RAL 7035 светло-серый
RAL 6018 желто-зеленый
RAL 6026 опаловый зеленый
RAL 5010 генцианово-синий
RAL 5002 ультрамарин
RAL 5012 голубой
- Конструкция
- Монтаж
- Крепление
Установочные параметры
- Технические
- Размеры
| Параметр | Значение | Примечание |
|---|---|---|
| Скорость открывания, м/с | 1 | |
| Скорость закрывания, м/с | 0,6 | |
| Сопротивление ветровой нагрузке, класс | Класс 2 | |
| Конструкция ворот | Не самонесущая | |
| Конструкция корпуса / мотора | Оцинкованная сталь | Опционально: Покрашенная сталь Нержавеющая сталь 441/316 |
| Полотно | Двойное полотно 900 г/м², с наполнением из вспененного полиэтилена, 18 мм |
Опционально: Утепленное 7 мм, 3.3 W/m²K FAD (белый) Антистатичное |
| Блок управления | Окрашенной сталь IP54 (300 x 500 x 150мм) |
Опционально: нержавеющая сталь Блок в ПВХ (300 x 400 x 150мм ) |
| Питание 1-ф, 230 В макс 16А | ||
| Питание 3-ф, 400В макс 10А | ||
| Питание 3-ф, 230В макс 16А | ||
| Рабочая температура | - 18 C°+ 2 °C | |
| Обогревочный комплект | Обогрев электрических и механических компонентов, прогревочный провод 30W ml | |
| Количество циклов работы (открываний / закрываний) | от 1 000 000 |
| Параметр | Показатель |
|---|---|
| Высота проема, мм | 4 500 |
| Ширина проема, мм | 4 000 |
- Ворота BMP
- Инструкции
Вопрос-ответ
Срок изготовления от 30 до 40 рабочих дней.
Срок доставки составляет около 5-7 рабочих дней. Установка занимает от одного до трех дней.
Да, ТЕХНОГРАД предлагает сервисное обслуживание, в которое входит:
-
плановая проверка механизмов;
-
замена полотна;
-
регулировка скорости и чувствительности приводов;
-
обслуживание фотоэлементов;
-
устранение неисправностей.
Средний срок работы – до 15 лет. Он зависит от:
-
количества открытий в день;
-
особенностей микроклимата;
-
качества монтажа;
-
уровня нагрузки от тележек, погрузчиков;
-
наличия планового обслуживания.
Да, как и складные ворота, скоростные рулонные допускают интеграцию:
-
сенсоров движения;
-
сигнальных ламп;
-
фотоэлементов;
-
магнитных петель;
-
аварийных выключателей.
Благодаря разработке с учетом климатических условий скоростные ворота не теряют функциональности при температуре от +60 °C до -30 °C. Они стойко переносят воздействие ветра и высокую влажность.
Полотно свернуто в рулон в верхней части. Требуется минимум:
-
Расстояние по бокам для направляющих шириной от 150 мм;
-
свободная зона над проемом от 400 мм;
-
запас сбоку со стороны электропривода 350 мм;
-
электрическая линия до места установки.
-
Быстрое перемещение между зонами;
-
Минимальные теплопотери;
-
Снижение сквозняков;
-
Защита от влаги и пыли;
-
Улучшение логистики: меньше времени на ожидание;
-
Меньше затрат на отопление и охлаждение;
-
Безопасность благодаря прозрачным вставкам и сенсорам.
Главное отличие – способ работы полотна. Оно легкое, гибкое, движется вертикально и наматывается на вал. А промышленные ворота чаще делаются из тяжелых сэндвич-панелей, которые поднимаются медленно, требуют больших нагрузок на привод.
ПВХ-ворота быстрее, компактнее, не требуют большой плоскости для крепления. Их легко адаптировать под любые проемы. Материал устойчив к ударам, восстанавливается после деформации. При необходимости ворота можно перевести в ручной режим.
Эти ворота используют в следующих помещениях:
-
производственные цеха;
-
складские терминалы;
-
зоны хранения с температурным режимом;
-
морозильные камеры и холодильные склады;
-
кабинеты технического обслуживания;
-
чистые зоны в фармакологии и пищевой промышленности.
